جک پنوماتیک چیست؟

جک پنوماتیک یک قطعه مکانیکی است که به کمک فشار هوای فشرده، یک نیروی خطی یا چرخشی را ایجاد می‌کند. همچنین جک پنوماتیک به عنوان یک بازوی مکانیکی توانایی جابه‌جایی قطعات سنگین یا نیمه سنگین را در سرعت بالا دارد.

تقسیم بندی جک‌های پنوماتیک

جک‌های پنوماتیک به چند دسته تقسیم می‌شوند که هر کدام ویژگی‌ها و کاربردهای خاص خود را دارند:

جک پنوماتیک یک طرفه (single acting)

این نوع جک‌ها را فقط در یک جهت می‌توان کنترل کرد. به این معنی که در این جک پنوماتیک تنها یک پورت برای ورود یا خروج باد وجود دارد. بنابراین می‌توان به وسیله آن، فقط در جهت باز شدن یا بسته شدن نیرو وارد کرد.

توجه کنید که برای فرمان دادن به این نوع از جک حتما از شیر برقی پنوماتیک 3/2 باید استفاده کنید.

جک پنوماتیک دو طرفه (double acting)

جک‌های دو طرفه دارای 2 پورت هستند که می‌توان از آن‌ها در هر دو جهت باز شدن یا بسته شدن استفاده کرد تا نیروی یکسانی را وارد کنیم.

این جک‌ها متداول تر از مدل یک طرفه هستند و می‌توان از انواع شیر برقی پنوماتیک برای فرمان دادن استفاده کنیم.

انواع جک پنوماتیک

جک‌های پنوماتیک یک طرفه یا دو طرفه به طور کلی در مدل‌های زیر ساخته شده اند:

• چهارمیل
• کامپکت
• پروفیلی
• قلمی
• رادلس
• دو شفت
• سه شفت
• دو سر شفت
• دو شفت قابل تنظیم
• گوشواره‌ای

بررسی 4 مدل پر مصرف جک پنوماتیک

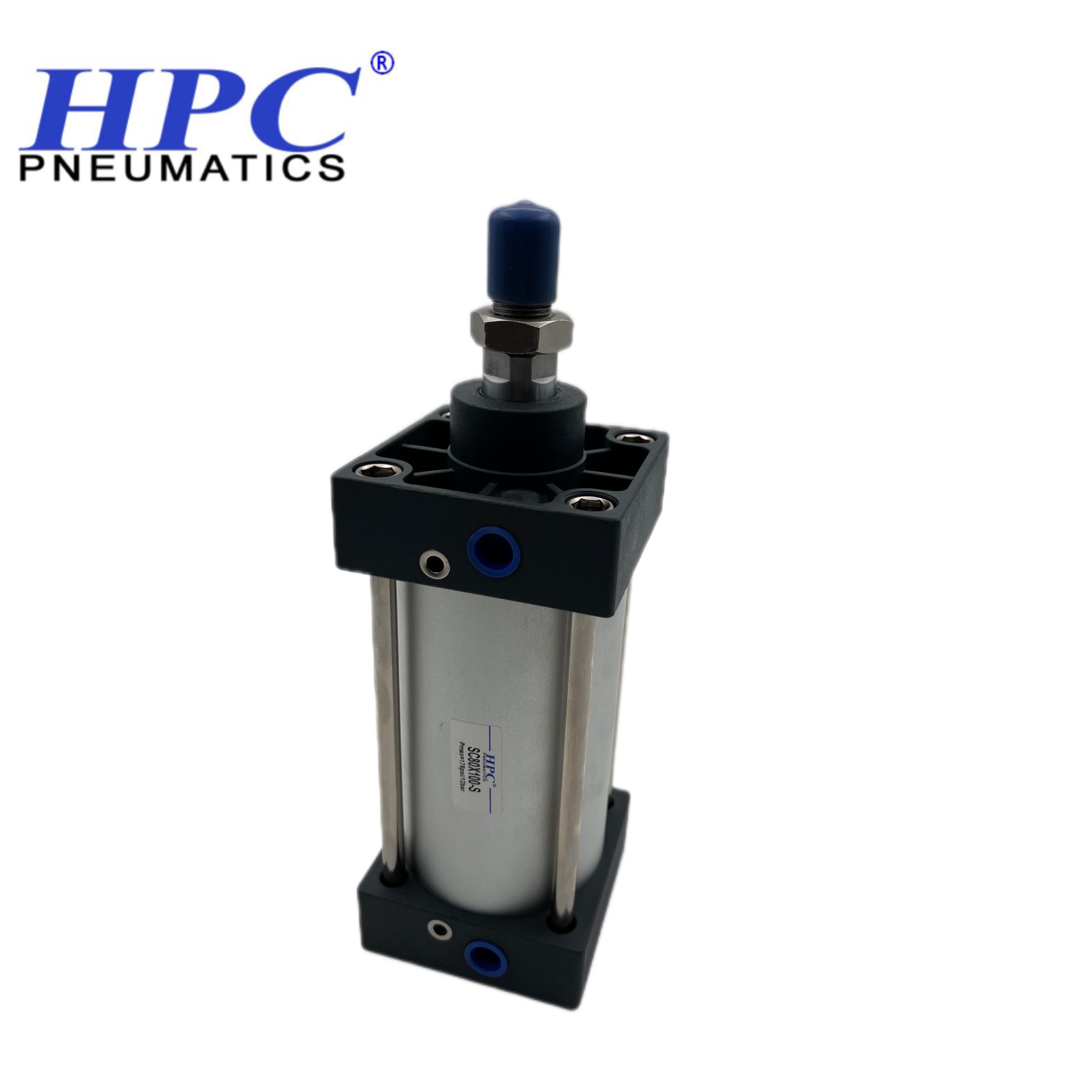

1. جک پنوماتیک چهارمیل: این نوع جک‌ها برای بارهای سنگین و کاربردهای صنعتی طراحی شده‌اند.

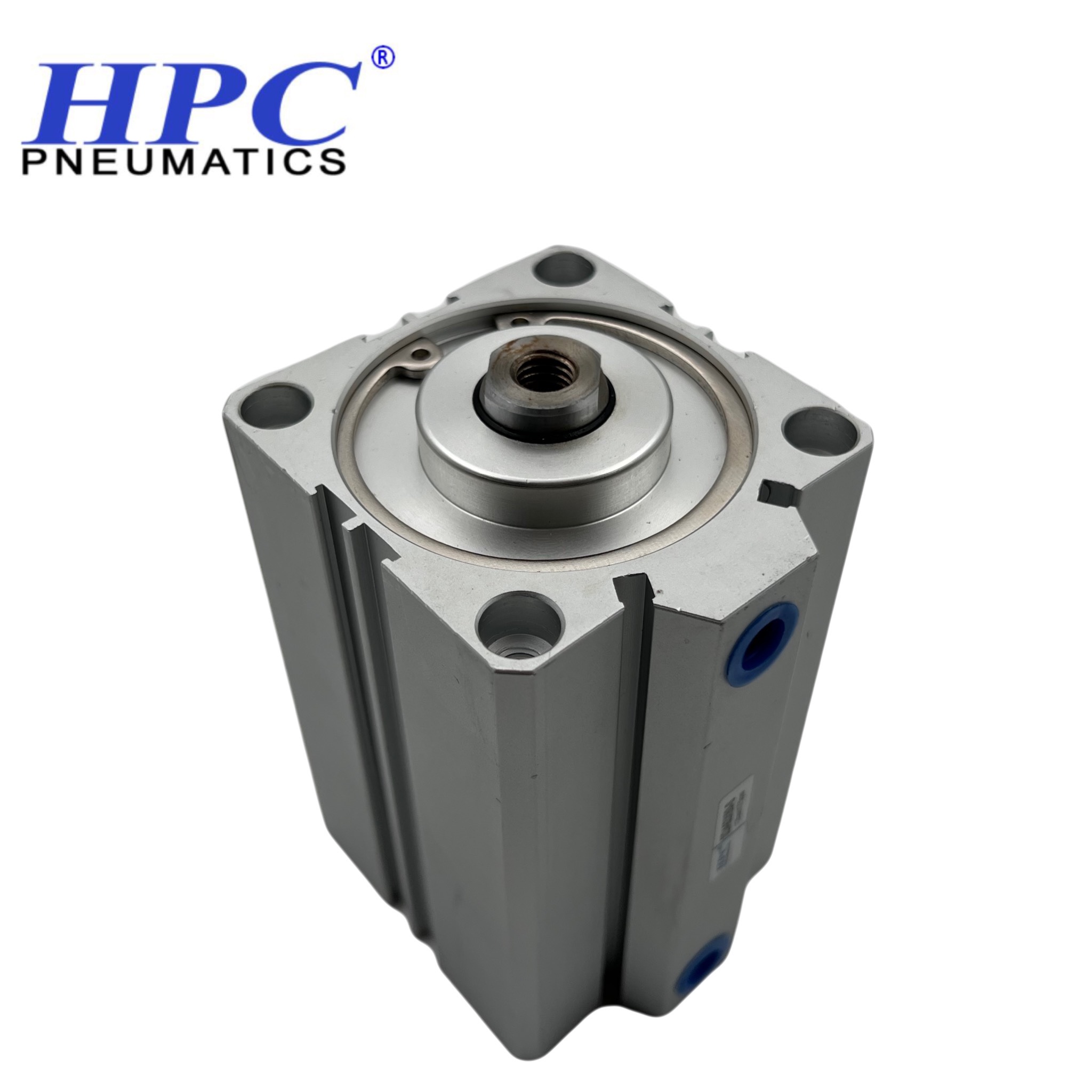

2. جک پنوماتیک کامپکت: این جک‌ها به دلیل ابعاد کوچک و طراحی فشرده، در فضاهای محدود استفاده می‌شوند.



3. جک پنوماتیک قلمی: این نوع جک‌ها به دلیل طراحی خاص خود، برای کاربردهای دقیق و حساس مناسب هستند.

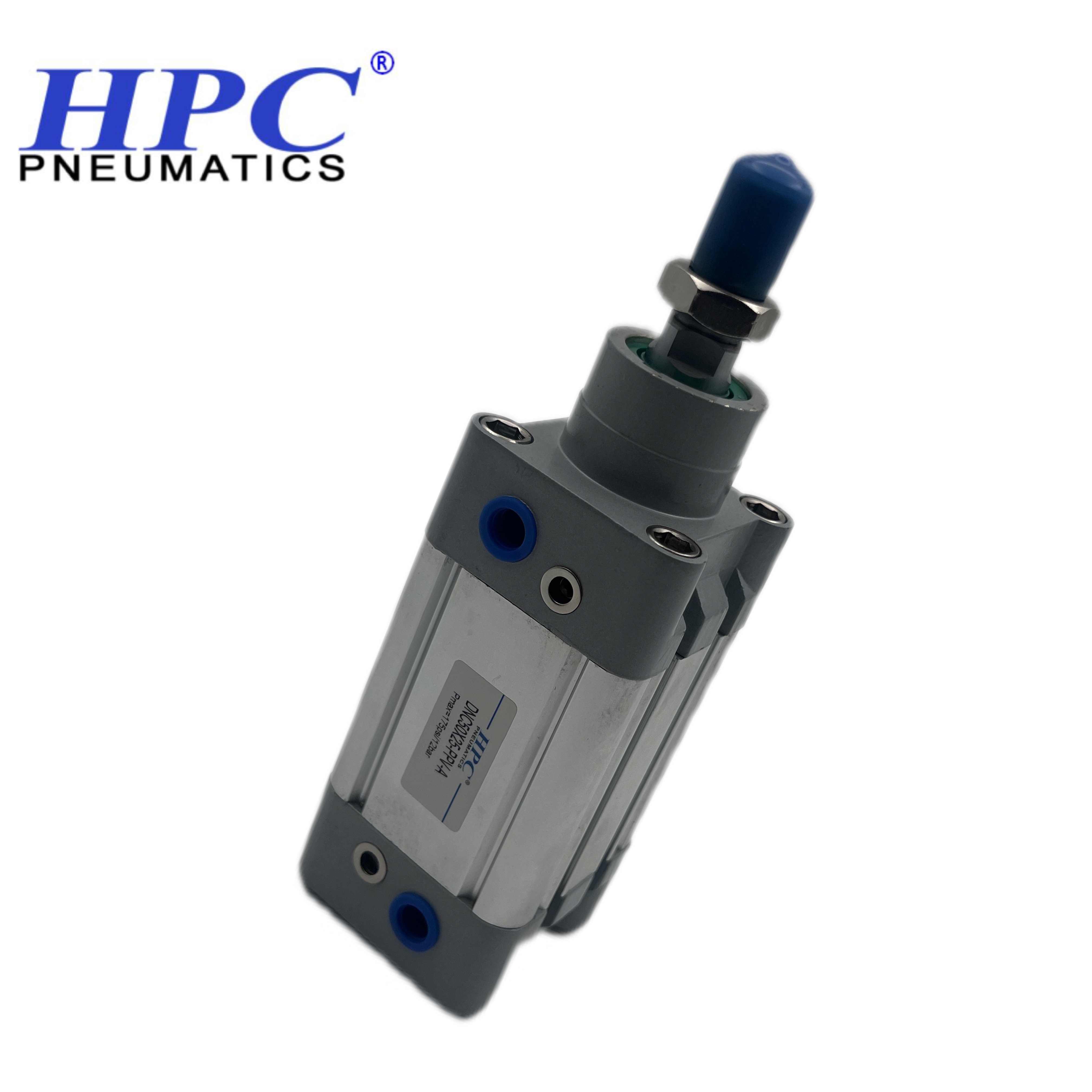

4. جک پنوماتیک پروفیلی یا DNC: این جک‌ها به دلیل طراحی پروفیلی خود، برای کاربردهای صنعتی و اتوماتیک بسیار مناسب هستند.



نحوه خرید جک پنوماتیک

برای خرید جک پنوماتیک، باید به چند نکته توجه کنید:

1. قدرت مورد نیاز: در اولین مرحله باید محاسبه کنید که چه مقدار قدرت نیاز دارید تا یک سایز مناسب از جک را برای سیستم خود انتخاب کنید. (از جدول قدرت در همین صفحه کمک بگیرید)
2. کورس مورد نیاز: مشخص کنید که جک شما چند سانتی‌متر باید حرکت داشته باشد. به حداکثر مقدار حرکت شفت، کورس می‌گویند. (از جدول کورس در همین صفحه استفاده کنید)
3. انتخاب مدل: حال که سایز جک خود را مشخص کردید می‌توانید بر اساس نیاز خود یکی از مدل های نام برده شده در بالا را انتخاب کنید.

برای انتخاب دقیق و مطمئن به صفحه نحوه انتخاب جک پنوماتیک مراجعه کنید.

جدول قدرت جک پنوماتیک

جدول قدرت جک پنوماتیک زیر به شما کمک می‌کند تا بدون محاسبات پیچیده بتوانید حداکثر قدرت یک جک را بدانید. این اطلاعات به شما در انتخاب جک مناسب سیستم پنوماتیک کمک می‌کند.

جدول کورس‌های استاندارد بر اساس قطر داخل سیلندر

جدول زیر بیانگر کورس های استاندارد بر حسب قطرهای مختلف سیلندر می‌باشد. در صورتی که کورس مورد نظر خود را پیدا نمی‌کنید به این معنی است که کورس کورد نیاز شما استاندارد نیست و باید سفارشی ساخته شود. (با کارشناسان فروش تماس بگیرید)

کاربرد جک پنوماتیک

جک‌های پنوماتیک در صنایع مختلفی مانند خودروسازی، بسته‌بندی، تولید و مونتاژ مورد استفاده قرار می‌گیرند. از جمله کاربردهای اصلی این جک‌ها می‌توان به موارد زیر اشاره کرد:

1. حرکت دادن قطعات سنگین: جک‌های پنوماتیک به راحتی می‌توانند بارهای سنگین را جابجا کنند.

2. کنترل فرآیندها: در خطوط تولید، جک‌های پنوماتیک برای کنترل و تنظیم فرآیندها به کار می‌روند.

3. تجهیزات اتوماتیک: در سیستم‌های اتوماتیک، جک‌های پنوماتیک برای انجام وظایف مختلف استفاده می‌شوند.

نحوه کارکرد و فرمان گرفتن

جک‌های پنوماتیک یک عملگر خطی یا دورانی محسوب می‌شوند که به تنهایی قابلیت حرکت کردن ندارند و می‌بایست یک شیر کنترل جهت مانند شیر برقی پنوماتیک یا شیر دستی پنوماتیک به آن ها فرمان دهند. در واقع هوای فشرده توسط کمپرسور تامین می شود و به وسیله شیلنگ های پنوماتیک به شیرهای فرمان می‌رسند. حال این شیر ها مسیر حرکت جک را مشخص می‌کنند:

نصب جک پنوماتیک

آموزش نصب جک پنوماتیک نیاز به دقت و تخصص دارد. برای نصب صحیح این جک‌ها، باید مراحل زیر را دنبال کنید:

1. بررسی محل نصب: ابتدا محل نصب جک را بررسی کنید و اطمینان حاصل کنید که فضای کافی برای حرکت جک وجود دارد.

2. اتصالات هوای فشرده: اطمینان حاصل کنید که اتصالات هوای فشرده به درستی انجام شده است.

3. تنظیمات نهایی: پس از نصب، تنظیمات نهایی را انجام دهید تا جک به درستی کار کند.

برندهای معروف جک پنوماتیک

در بازار جک‌های پنوماتیک، برندهای مختلفی وجود دارند که هر کدام ویژگی‌ها و مزایای خاص خود را دارند. برخی از برندهای معروف شامل:

• Festo

• SMC

• Parker

• HPC

این برندها به دلیل کیفیت بالا و خدمات پس از فروش مناسب، در بین مصرف‌کنندگان محبوبیت زیادی دارند.

نگهداری و تعمیر جک پنوماتیک

برای حفظ کارایی و طول عمر جک‌های پنوماتیک، نگهداری منظم و تعمیرات به موقع ضروری است. برخی از نکات مهم در این زمینه عبارتند از:

1. بازرسی دوره‌ای: جک‌های پنوماتیک باید به طور منظم بررسی شوند تا از وجود نشتی، خرابی یا آسیب‌های دیگر اطمینان حاصل شود.

2. تمیز کردن: گرد و غبار و آلودگی‌ها می‌توانند عملکرد جک را تحت تأثیر قرار دهند. بنابراین، تمیز کردن منظم جک‌ها و اجزای مرتبط با آن‌ها اهمیت دارد.

3. تعویض قطعات فرسوده: در صورت مشاهده هرگونه فرسودگی یا آسیب در قطعات جک، باید آن‌ها را به سرعت تعویض کرد تا از بروز مشکلات جدی‌تر جلوگیری شود.

مزایای استفاده از جک پنوماتیک

استفاده از جک‌های پنوماتیک مزایای زیادی دارد که برخی از آن‌ها عبارتند از:

• سرعت بالا: جک‌های پنوماتیک به دلیل استفاده از هوای فشرده، می‌توانند به سرعت عمل کنند و زمان تولید را کاهش دهند.

• کارایی انرژی: این جک‌ها معمولاً مصرف انرژی کمتری دارند و به همین دلیل می‌توانند به کاهش هزینه‌های عملیاتی کمک کنند.

• ایمنی: جک‌های پنوماتیک به دلیل عدم استفاده از برق، خطرات ناشی از برق‌گرفتگی را کاهش می‌دهند و در محیط‌های مرطوب یا خطرناک مناسب‌تر هستند.

مزایای استفاده از جک پنوماتیک

چالش‌ها و محدودیت‌های جک پنوماتیک

با وجود مزایای فراوان، استفاده از جک‌های پنوماتیک نیز با چالش‌هایی همراه است:

• نیاز به منبع هوای فشرده: برای کارکرد صحیح جک‌های پنوماتیک، وجود یک منبع هوای فشرده ضروری است که ممکن است در برخی محیط‌ها محدودیت ایجاد کند.

• حساسیت به دما: عملکرد جک‌های پنوماتیک تحت تأثیر دما قرار می‌گیرد و در دماهای بسیار بالا یا پایین ممکن است کارایی آن‌ها کاهش یابد.

• سر و صدا: برخی از جک‌های پنوماتیک ممکن است در حین کار سر و صدای زیادی تولید کنند که در محیط‌های حساس به صدا، مشکل‌ساز خواهد بود.

آینده جک‌های پنوماتیک

با پیشرفت تکنولوژی، انتظار می‌رود که جک‌های پنوماتیک نیز دچار تغییرات و بهبودهایی شوند. به عنوان مثال، استفاده از سنسورها و سیستم‌های هوشمند می‌تواند به بهبود کارایی و کنترل دقیق‌تر جک‌ها کمک کند. همچنین، تحقیقات در زمینه مواد جدید و طراحی‌های نوین می‌تواند به کاهش وزن و افزایش دوام جک‌های پنوماتیک منجر شود.

نکات کلیدی در انتخاب جک پنوماتیک

برای انتخاب جک پنوماتیک مناسب، توجه به چند نکته کلیدی می‌تواند به شما کمک کند:

1. نوع کاربرد: بسته به نوع صنعتی که در آن فعالیت می‌کنید، ممکن است نیاز به جک‌های خاصی داشته باشید. برای مثال، در صنایع غذایی و دارویی، جک‌های پنوماتیک باید دارای استانداردهای بهداشتی خاصی باشند.

2. محیط کار: شرایط محیطی مانند دما، رطوبت و وجود مواد شیمیایی می‌تواند بر انتخاب جک تأثیر بگذارد. جک‌های مقاوم در برابر خوردگی و شرایط سخت می‌توانند گزینه‌های بهتری باشند.

3. سازگاری با سیستم‌های موجود: اطمینان حاصل کنید که جک پنوماتیک انتخابی شما با سایر تجهیزات و سیستم‌های موجود در خط تولید سازگار است.

آموزش‌های لازم برای کار با جک پنوماتیک

آموزش صحیح کارکنان در زمینه استفاده از جک‌های پنوماتیک می‌تواند به افزایش ایمنی و کارایی کمک کند. برخی از نکات آموزشی شامل:

• آشنایی با اصول کار: کارکنان باید با نحوه عملکرد جک‌های پنوماتیک و سیستم‌های هوای فشرده آشنا شوند.

• ایمنی در کار: آموزش‌های مربوط به ایمنی، شامل استفاده از تجهیزات حفاظت فردی و نحوه واکنش در مواقع اضطراری، ضروری است.

• نحوه نگهداری: کارکنان باید با روش‌های نگهداری و تعمیرات جک‌های پنوماتیک آشنا شوند تا از بروز مشکلات جلوگیری شود.

پیشرفت‌های تکنولوژیکی در جک‌های پنوماتیک

با پیشرفت تکنولوژی، جک‌های پنوماتیک نیز در حال تحول هستند. برخی از این پیشرفت‌ها شامل:

• سیستم‌های هوشمند: استفاده از سنسورها و سیستم‌های هوشمند برای کنترل دقیق‌تر و بهینه‌سازی عملکرد جک‌ها.

• مواد جدید: توسعه مواد سبک‌تر و مقاوم‌تر که می‌تواند به کاهش وزن و افزایش دوام جک‌ها کمک کند.

• سیستم‌های کنترل پیشرفته: به کارگیری سیستم‌های کنترل پیشرفته برای مدیریت بهتر فرآیندها و کاهش خطاها.

نتیجه‌گیری نهایی

جک‌های پنوماتیک به عنوان ابزاری کلیدی در صنایع مختلف، نقش بسزایی در بهبود کارایی و بهره‌وری دارند. با توجه به تنوع در انواع و کاربردهای آن‌ها، انتخاب و استفاده صحیح از این جک‌ها می‌تواند تأثیر قابل توجهی بر موفقیت پروژه‌های صنعتی داشته باشد. با آگاهی از ویژگی‌ها، مزایا و چالش‌های جک‌های پنوماتیک، می‌توانید تصمیمات بهتری در زمینه استفاده از این ابزارها بگیرید و به بهینه‌سازی فرآیندهای صنعتی خود کمک کنید.
