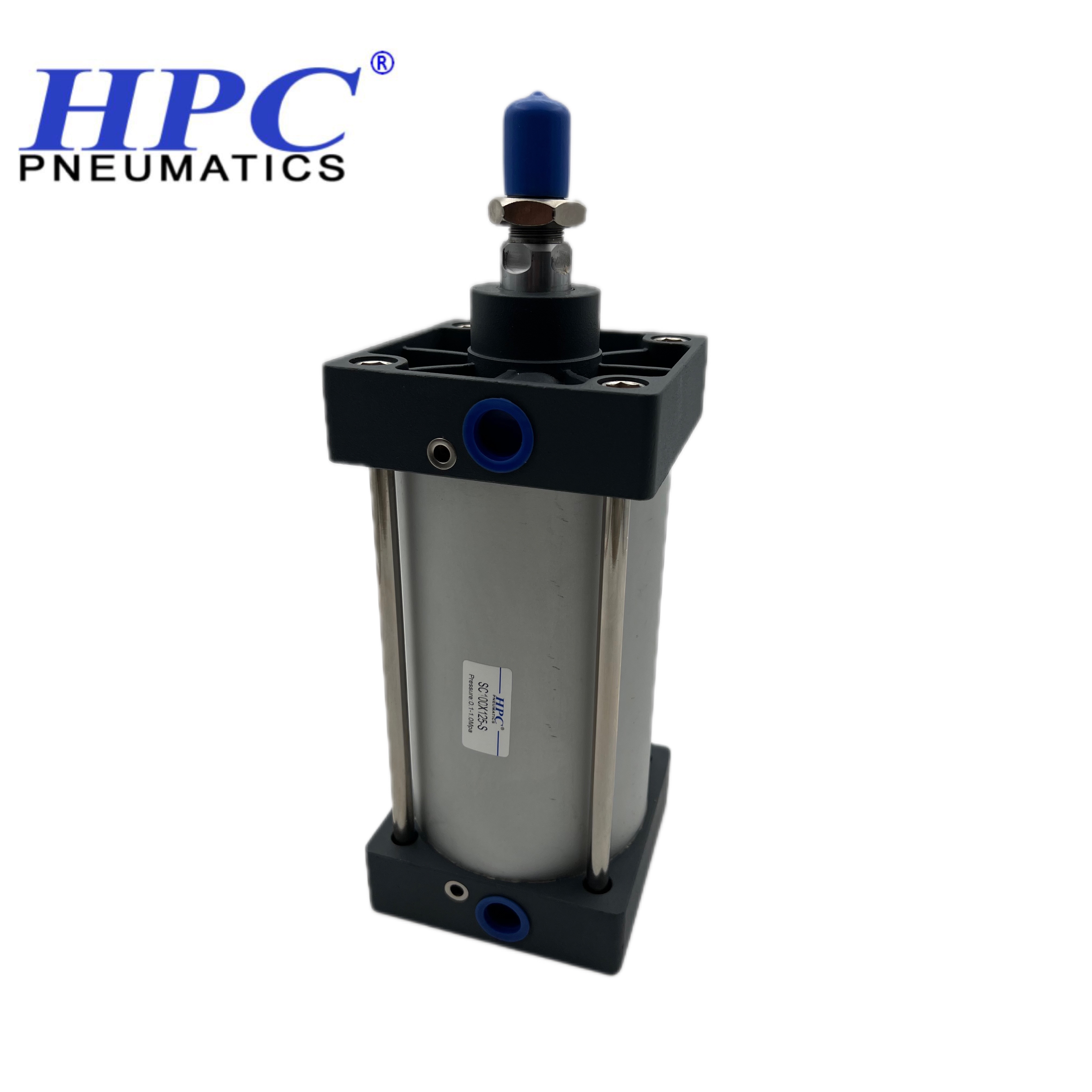

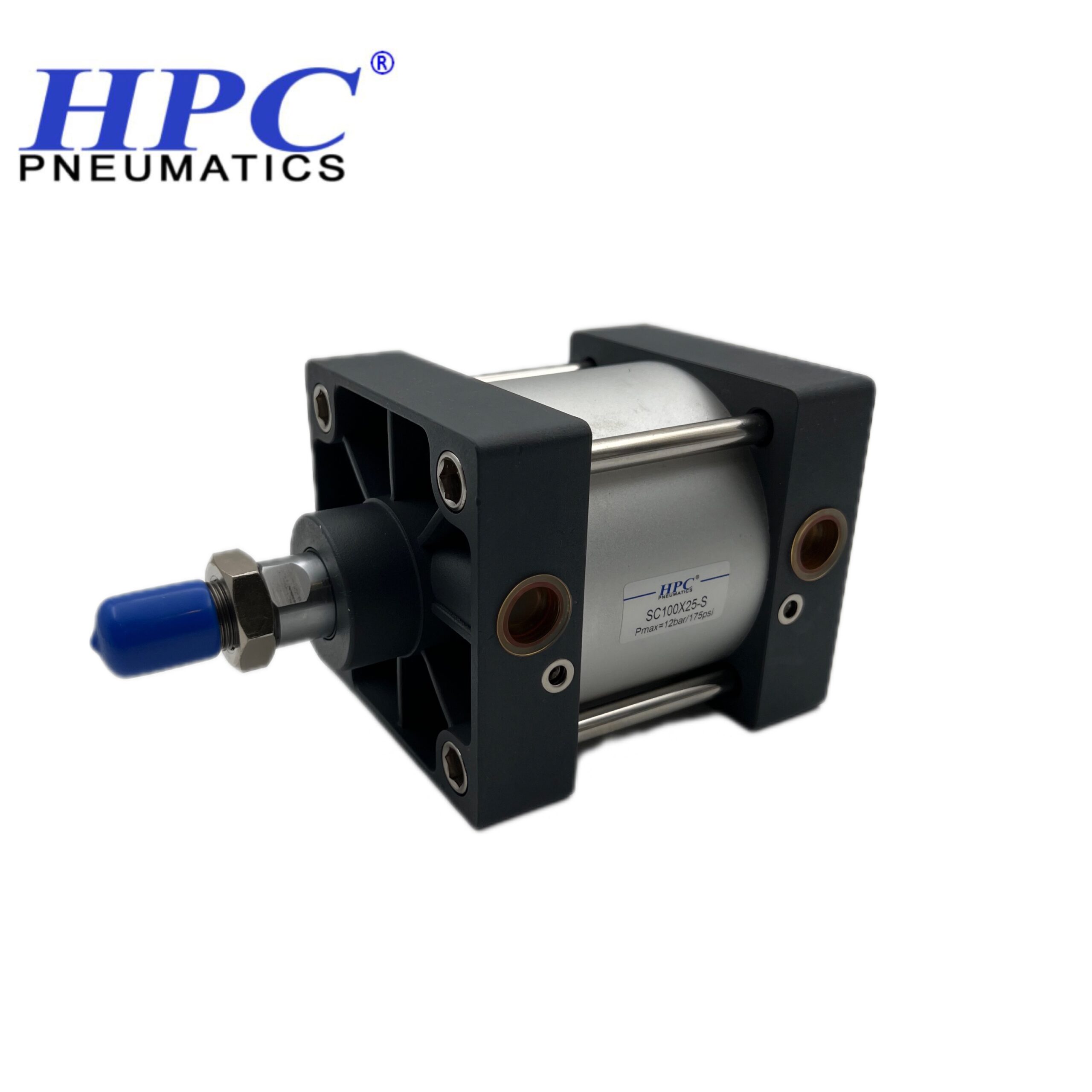

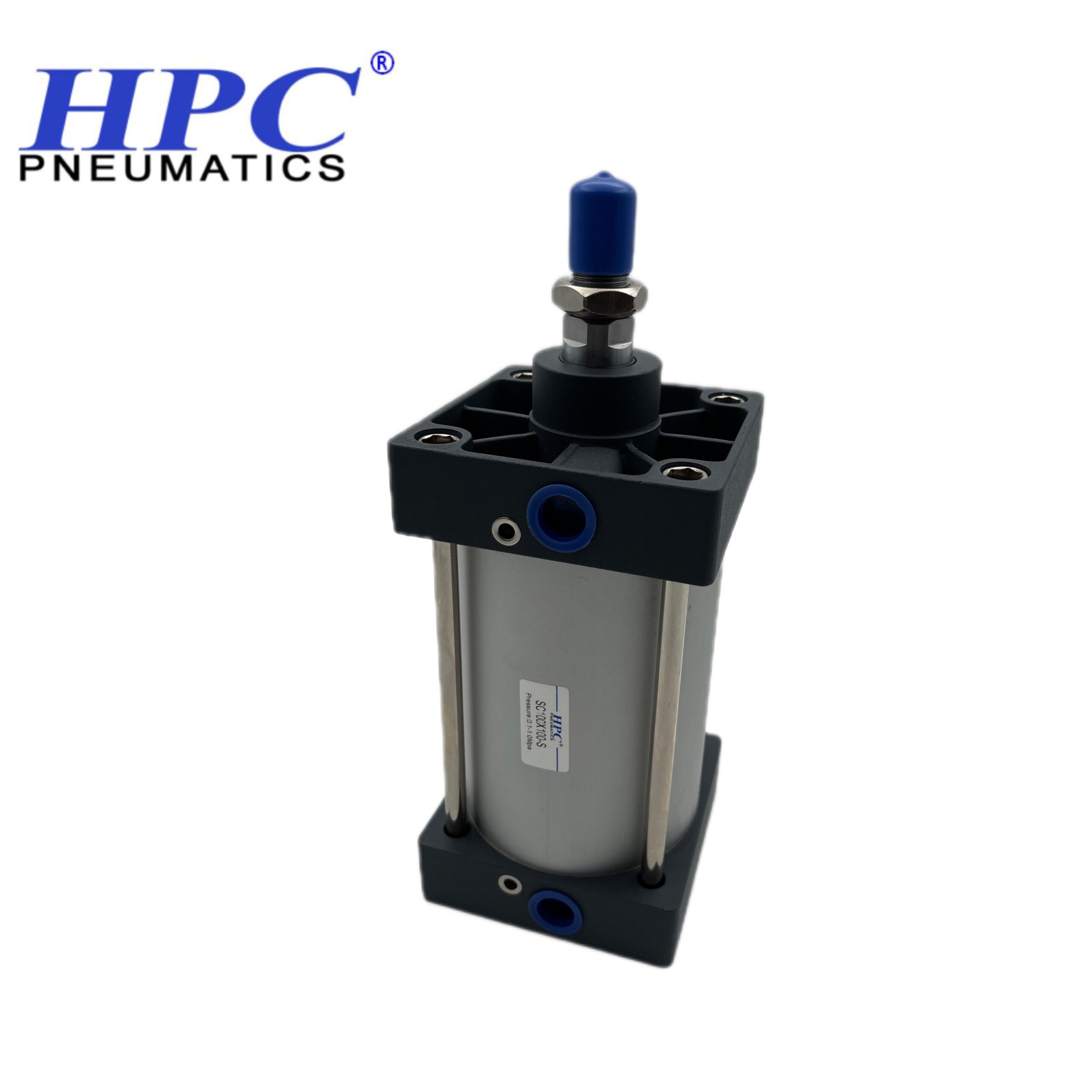

جک پنوماتیک چهارمیل چیست؟

جک پنوماتیک چهارمیل یکی از انواع جک های پنوماتیک است که به دلیل وجود چهارمیله نگهدارنده‌ی کفشک و سیلندر، آن را با نام چهارمیل می‌شناسند. از مزیت های این جک پنوماتیک گسترده بودن سایزبندی و کیفیت بالای ساخت است که آن را به پرمصرف ترین مدل جک تبدیل کرده است.

مشخصه های فنی جک پنوماتیک چهارمیل

برای شناخت یا خرید جک های چهارمیل نیاز است تا مشخصه های تعیین کننده آن را بشناسیم. در ادامه به مهم ترین آن ها میپردازیم:

• قطر داخلی سیلندر: مهم ترین پارامتر در یک جک پنوماتیک است چرا که رابطه مستقیم با قدرت و توان تحمل آن دارد. هرچه قطر داخل سیلندر بزرگتر باشد، قدرت آن نیز بیشتر است.
• کورس (مقدار بازی شفت): به مقداری که شفت یک جک پنوماتیک باز و بسته می‌شود، کورس می‌گویند. مقدار کورس در قدرت جک پنوماتیک چهارمیل تاثیری ندارد و فقط ارتفاع آن را مشخص می‌کند.
• قطر شفت: بسته به قطر داخلی سیلندر، قطر شفت نیز بزرگ یا کوچک می‌شود. هرچه قطر شفت بزرگتر باشد، تحمل تنش‎‌های وارد شده به جک نیز بیشتر است.
• مگنت: جک ها پنوماتیک چهارمیل در 2 مدل مگنت دار و ساده تولید شده‌اند. مدل های مگنت دار قابلیت نصب سنسور جک مغناطیسی را بر روی خود دارند. به کمک این سنسورها می‌توان موقعیت دقیق جک را کنترل یا
• نحوه نصب: جک پنوماتیک چهارمیل که معمولا با شناسه SC نیز شناخته می‌شوند دارای یک کفشک مربعی با چهار جای پیچ هستند. ممکن است در مدل های مختلف نحوه نصب نیز متفاوت باشد.

انواع جک پنوماتیک چهارمیل

جک‌های پنوماتیک چهارمیل به دو دسته اصلی تقسیم می‌شوند:

1. جک چهارمیل پنوماتیک یکطرفه (Single acting)

این نوع جک‌ها را می‌توان تنها در یک جهت باز یا بسته شدن کنترل کرد و حالت دیگر با فنر تعبیه شده در داخل جک یا نیروی روی جک انجام می‌شود. جک‌های یکطرفه معمولاً با شیر برقی پنوماتیک 3/2 کنترل می‌شود.

2. جک چهارمیل پنوماتیک دو طرفه (Double acting)

جک‌های دو طرفه قابلیت اعمال نیروی باد در دو طرف را دارند و به همین دلیل برای کاربردهایی که نیاز به حرکات متناوب دارند، مناسب‌تر هستند. این نوع جک‌ها معمولاً در سیستم‌های پیچیده‌تر و اتوماسیون صنعتی مورد استفاده قرار می‌گیرند می‌توانند با شیر برقی پنوماتیک 5/2 یا شیر برقی پنوماتیک 5/3 حرکت کنند.

راهنمای خرید جک پنوماتیک چهارمیل

برای خرید جک پنوماتیک چهارمیل باید به مشخصه های فنی آن که در بالا توضیح دادیم، توجه کنید و مراحل زیر را طی کنید:

1. نیروی مورد نیاز: برای انجام فرآیندهای مختلف نیاز به نیروهای مختلف است. هر جک چهارمیل بسته به قطر داخلی و فشار باد کمپرسور توانایی ایجاد یا تحمل نیروی مشخصی را دارد. پس برای انتخاب قطر صحیح، باید ابتدا نیروی مورد نیاز سیستم خود را بدانید.
2. ارتفاع: کورس حرکتی مشخصه‌ای است که ارتفاع جک‌های چهارمیل را مشخص می‌کند. پس توجه داشته باشید که نیاز سیستم شما در رابطه با ارتفاع چقدر است، چرا که برای خرید جک چهارمیل باید کورس حرکتی را مشخص کرده باشید.
3. سایز رزوه شفت: برخی از سیستم‌ها پنوماتیک مانند انواع پرس، نیاز به یک قالب برای انجام کار خود دارند. از آنجایی که شفت جک پنوماتیک چهارمیل آخرین مرحله و نقطه اتصال به قالب می‌باشد، باید سایزهای قالب خود را بدانید که بتوانید اتصال مطمئنی را به جک انجام دهید.

نحوه انتخاب جک پنوماتیک چهارمیل

حال که موارد پاراگراف قبل را مشخص کردید می‌توانید جک مورد نظر خود را انتخاب کنید. نحوه انتخاب جک پنوماتیک چهارمیل مناسب، نیازمند توجه به چندین نکته کلیدی است:

1. مشخص کردن سایزبندی: جک‌های چهارمیل پنوماتیک با دو حرف انگلیسی SC و دو عدد شناخته می‌شوند. عدد اول قطر داخلی سیلندر و عدد دوم کورس جک است. با قرار دادن این سه مورد (مانند عکس زیر)، سایزبندی را مشخص کنید.
2. نیاز سیستم: مشخص کنید که به به مدل یک طرفه یا دو طفه نیاز دارید.
3. ابعاد نصب: اکنون باید کاتالوگ جک پنوماتیک را به نسبت سایزی که در مراحل قبل مشخص کردید، مطالعه کنید تا از نحوه و ابعاد محل نصب آن مطلع شوید. این اطلاعات به شما کمک می‌کند تا سوراخکاری های محل نصب را به درستی انجام دهید.
4. کیفیت و برند: انتخاب برند معتبر و با کیفیت می‌تواند تأثیر زیادی بر عملکرد و عمر جک داشته باشد. بهتر است از برندهای شناخته شده و دارای گارانتی در بازار استفاده کنید.

محاسبه قدرت جک های چهارمیل

همانطور که قبل‌تر گفتیم، مهم ترین مشخصه جک پنوماتیک چهارمیل، قطر داخلی سیلندر و نیروی آن می‌باشد. برای محاسبه قدرت جک، می‌توانید به صفحه محاسبه قدرت جک پنوماتیک آنلاین مراجعه کنید یا از فرمول زیر استفاده کنید:

فرمول محاسبه قدرت جک پنوماتیک

که در آن فشار به واحد بار و مساحت به واحد سانتی‌متر مربع محاسبه می‌شود. با توجه به نیازهای خاص هر پروژه، می‌توان قدرت جک را به راحتی محاسبه و انتخاب کرد.

جدول قدرت جک پنوماتیک چهارمیل:

اگر با 2 روش گفته شده در بالا، قادر به محاسبه قدرت نبودید، از جدول قدرت زیر استفاده کنید (توجه کنید که مبنای محاسبات فشار 6 بار است):

جدول سایزبندی استاندارد جک پنوماتیک چهارمیل

برای راحتی در انتخاب جک پنوماتیک چهارمیل، جدول سایزبندی استاندارد می‌تواند کمک کننده باشد. این جدول معمولاً شامل اطلاعاتی درباره قطر سیلندر، طول کورس و حداکثر فشار مجاز است. با استفاده از این جدول، می‌توانید جک مناسب برای نیازهای خود را به راحتی پیدا کنید.

مقایسه جک چهارمیل با پروفیلی:

جک پنوماتیک پروفیلی شباهت بسیار زیادی به جک های چهارمیل دارد. در ادامه به مقایسه شباهت‌ و تفاوت‌ پارامترهای مهم می‌پردازیم:

شباهت:

1. سایزبندی: تقریبا تمامی سایزهایی که در جک پنوماتیک چهارمیل ساخته شده است با مدل پروفیلی مشابه است.
2. قطر شفت: قطر شفت نیز در هر دو مدل و سایزهای مختلف یکسان است.

تفاوت:

1. محل نصب: با اینکه در نگاه اول محل نصب یکسان است اما تفاوت های چند میلی‌متری در آن‌ها وجود دارد.
2. طول عمر: طول عمر مدل پروفیلی به دلیل استفاده از متریال بهتر، بسیار بالاتر از جک چهارمیل می‌باشد.
3. لوازم داخلی: نوع آب‌بندی این دو جک نیز بسیار متفاوت است و به همین دلیل از لوازم داخلی متفاوت مانند پکینگ و اورینگ های مختلف برخوردار هستند.
4. قیمت: قیمت مدل پروفیلی از چهارمیل بالاتر است. این تفاوت به دلیل طول عمر بیشتر و متریال با دوام تر است.

مقایسه جک چهارمیل با کامپکت:

جک پنوماتیک کامپکت هیچ شباهتی به مدل چهارمیل ندارد. در ادامه به مقایسه تفاوت‌ پارامترهای مهم می‌پردازیم:

تفاوت:

1. ابعاد: بزرگترین تفاوت این دو مدل در ابعاد آن‌‌هاست. جک کامپکت ابعادی بسیار فشرده و کوچکتر از مدل چهارمیل دارد.
2. شفت: در جک های کامپکت ما 2 مدل شفت نری (male) و مادگی (female) داریم که از نظر قطر کاملا متفاوت است.
3. محل نصب: به دلیل فشرده بودن، ابعاد محل نصب نیز لسیار فشرده و کوچکتر از جک چهارمیل است.

مقایسه جک چهارمیل با قلمی:

جک پنوماتیک قلمی نیز مانند کامپکت هیچ شباهتی به مدل چهارمیل ندارد. در ادامه به مقایسه تفاوت‌ پارامترهای مهم می‌پردازیم:

تفاوت:

1. ابعاد: جک های قلمی به طور کلی از کوچکترین جک های پنوماتیک هستند. پس ابعاد ظاهری تفاوت بسیار زیادی با چهارمیل دارد.
2. محل نصب: به دلیل اینکه این مدل کاملا گرد می‌باشند، مدل نصب نیز کاملا متفاوت با جک های چهارمیل است. برای نصب می‌توانید از صفحه آموزش نصب جک پنوماتیک کمک بگیرید.

کاربردهای جک پنوماتیک چهارمیل

جک پنوماتیک چهارمیل در صنایع مختلف کاربردهای گسترده‌ای دارد. برخی از این کاربردها شامل موارد زیر است:

1. صنعت خودروسازی

در صنعت خودروسازی، جک‌های پنوماتیک چهارمیل برای مونتاژ و تولید قطعات خودرو استفاده می‌شوند. این جک‌ها به دلیل دقت بالا و توانایی حرکت در دو جهت، در فرآیندهای پیچیده‌ای مانند نصب و تنظیم قطعات به کار می‌روند.

2. صنعت بسته‌بندی

در صنعت بسته‌بندی، جک‌های پنوماتیک چهارمیل به عنوان محرک‌های اصلی در ماشین‌آلات بسته‌بندی استفاده می‌شوند. این جک‌ها به سرعت و دقت بالا در حرکت، کمک می‌کنند تا فرآیند بسته‌بندی به طور مؤثر و سریع انجام شود.

3. اتوماسیون صنعتی

جک‌های پنوماتیک چهارمیل در سیستم‌های اتوماسیون صنعتی به عنوان محرک‌های اصلی برای کنترل حرکت ماشین‌آلات و تجهیزات استفاده می‌شوند. این جک‌ها به دلیل قابلیت برنامه‌ریزی و تنظیمات دقیق، به افزایش کارایی و کاهش خطا در فرآیندهای تولید کمک می‌کنند.

4. تجهیزات پزشکی

در تجهیزات پزشکی، جک‌های پنوماتیک چهارمیل برای تنظیم و حرکت دستگاه‌های مختلف مانند تخت‌های بیمارستانی و تجهیزات جراحی به کار می‌روند. دقت و قابلیت اطمینان این جک‌ها در این زمینه بسیار حیاتی است.

5. صنعت ساختمان

جک‌های پنوماتیک چهارمیل در صنعت ساختمان نیز کاربردهای فراوانی دارند. این جک‌ها برای جابجایی و نصب مصالح ساختمانی، به ویژه در پروژه‌های بزرگ و پیچیده، مورد استفاده قرار می‌گیرند. قابلیت کنترل دقیق و قدرت بالا، این جک‌ها را به ابزاری ایده‌آل برای کار در محیط‌های سخت و چالش‌برانگیز تبدیل کرده است.

6. صنعت چوب و مبلمان

در صنعت چوب و مبلمان، جک‌های پنوماتیک چهارمیل برای فرآیندهای برش، شکل‌دهی و مونتاژ استفاده می‌شوند. این جک‌ها به کارگران کمک می‌کنند تا با دقت بیشتری قطعات چوبی را جابجا و تنظیم کنند و در نتیجه کیفیت نهایی محصولات افزایش یابد.

7. صنعت مواد غذایی

در صنعت مواد غذایی، جک‌های پنوماتیک چهارمیل به عنوان بخشی از سیستم‌های بسته‌بندی و انتقال مواد استفاده می‌شوند. این جک‌ها به دلیل قابلیت شستشو و مقاومت در برابر آلودگی، در فرآیندهای بهداشتی و ایمن بسیار مهم هستند.

8. صنعت الکترونیک

در صنعت الکترونیک، جک‌های پنوماتیک چهارمیل در خطوط تولید برای مونتاژ و تست قطعات الکترونیکی به کار می‌روند. دقت و سرعت این جک‌ها در این صنعت به بهبود کیفیت و کاهش زمان تولید کمک می‌کند.

چالش‌ها و راهکارها

با وجود مزایای فراوان جک‌های پنوماتیک چهارمیل، چالش‌هایی نیز وجود دارد که باید به آنها توجه شود. یکی از چالش‌ها، هزینه‌های نگهداری و تعمیرات این جک‌ها است. برای کاهش این هزینه‌ها، می‌توان از سیستم‌های پیشرفته نظارت بر عملکرد جک‌ها استفاده کرد تا مشکلات قبل از بروز خرابی‌های جدی شناسایی شوند.

علاوه بر این، آموزش کارکنان در زمینه استفاده و نگهداری از جک‌های پنوماتیک نیز می‌تواند به کاهش خطاها و افزایش کارایی کمک کند. برگزاری دوره‌های آموزشی منظم و ارائه اطلاعات به‌روز در این زمینه، از اهمیت بالایی برخوردار است.

نگهداری و تعمیرات جک پنوماتیک چهارمیل

برای حفظ عملکرد بهینه جک پنوماتیک چهارمیل، نگهداری و تعمیرات منظم ضروری است. برخی از نکات مهم در این زمینه عبارتند از:

1. بازرسی دوره‌ای: جک‌ها باید به طور منظم بررسی شوند تا از وجود نشتی یا آسیب‌های احتمالی مطمئن شوید.

2. تمیزکاری: تمیز نگه داشتن جک‌ها از گرد و غبار و آلودگی‌ها به افزایش عمر مفید آنها کمک می‌کند.

3. روغن‌کاری: استفاده از روغن مناسب برای روانکاری اجزای متحرک جک، عملکرد آن را بهبود می‌بخشد و از سایش جلوگیری می‌کند.

4. تعویض قطعات آسیب‌دیده: در صورت مشاهده هرگونه آسیب یا خرابی، باید قطعات آسیب‌دیده به سرعت تعویض شوند تا از بروز مشکلات جدی‌تر جلوگیری شود.

آینده جک‌های پنوماتیک چهارمیل

با پیشرفت تکنولوژی و افزایش نیاز به اتوماسیون در صنایع مختلف، انتظار می‌رود که استفاده از جک‌های پنوماتیک چهارمیل نیز افزایش یابد. توسعه فناوری‌های جدید مانند کنترل‌های هوشمند و سنسورهای پیشرفته می‌تواند به بهبود عملکرد و کارایی این جک‌ها کمک کند. همچنین، با توجه به روند رو به رشد صنایع سبز و پایدار، جک‌های پنوماتیک با طراحی‌های بهینه‌تر و مصرف انرژی کمتر نیز به بازار عرضه خواهند شد.

در نهایت، جک پنوماتیک چهارمیل به عنوان یک ابزار کلیدی در صنعت، به بهبود فرآیندها و افزایش بهره‌وری کمک می‌کند و انتظار می‌رود که در آینده نیز نقش مهمی در تحول صنعتی ایفا کند.

نتیجه‌گیری

جک پنوماتیک چهارمیل به عنوان یک فناوری پیشرفته در صنایع مختلف، به بهبود کارایی و افزایش دقت در فرآیندهای تولید کمک می‌کند. با توجه به تنوع کاربردها و قابلیت‌های این جک‌ها، انتظار می‌رود که در آینده نزدیک، شاهد پیشرفت‌های بیشتری در زمینه طراحی و استفاده از آنها باشیم. این جک‌ها نه تنها به بهبود کیفیت محصولات کمک می‌کنند، بلکه نقش مهمی در افزایش بهره‌وری و کاهش هزینه‌ها ایفا می‌کنند.
