جک پنوماتیک کامپکت چیست؟

جک پنوماتیک کامپکت یکی از اجزای مهم در سیستم‌های پنوماتیک است که به دلیل طراحی فشرده و کارایی بالا، در صنایع مختلف مورد استفاده قرار می‌گیرد. این جک‌ پنوماتیک به‌طور خاص برای انجام وظایف متوسط و دقیق طراحی شده‌اند و می‌توانند در فضاهای محدود نیز به‌خوبی عمل کنند. در این مقاله به بررسی ویژگی‌ها، مزایا و کاربردهای جک پنوماتیک کامپکت خواهیم پرداخت.

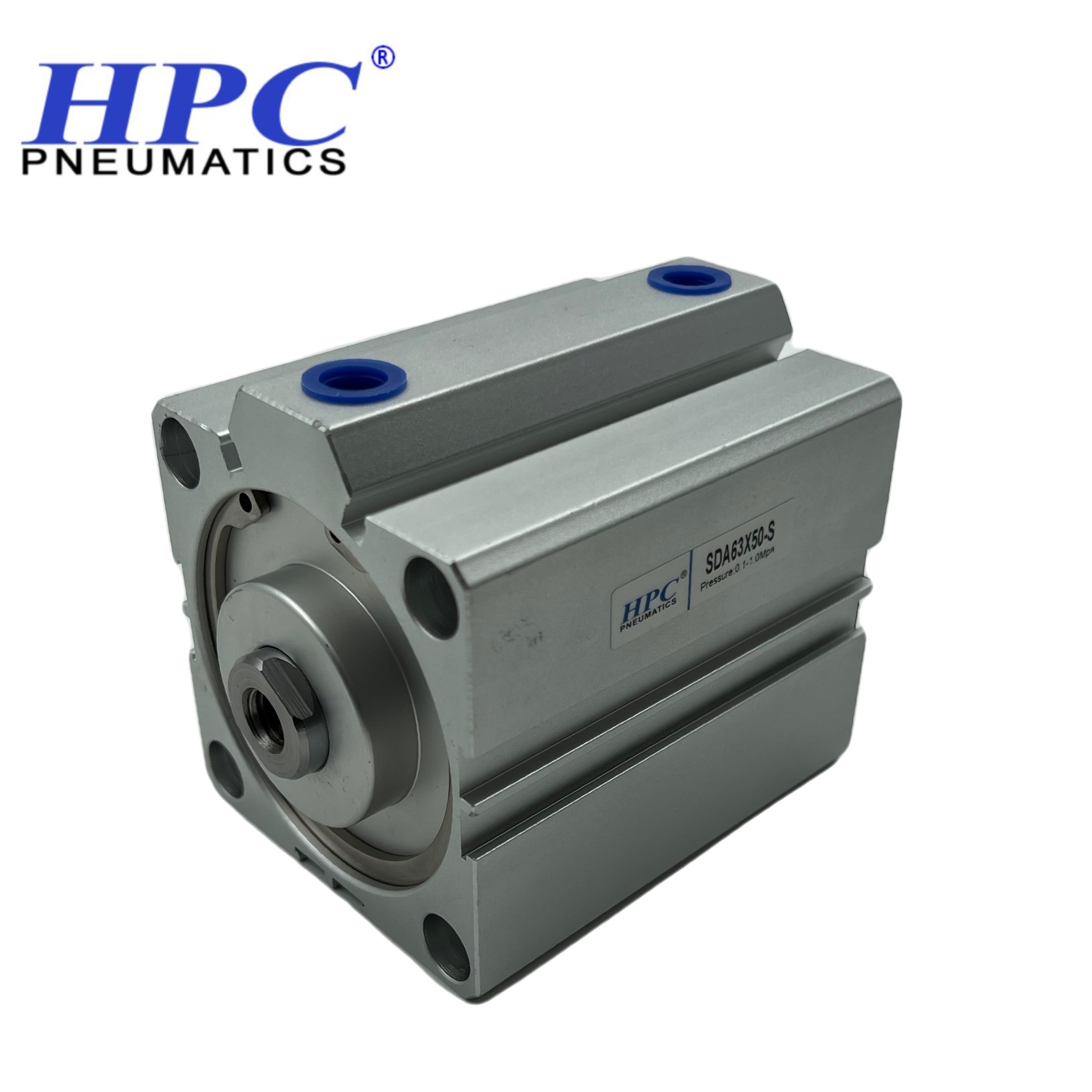

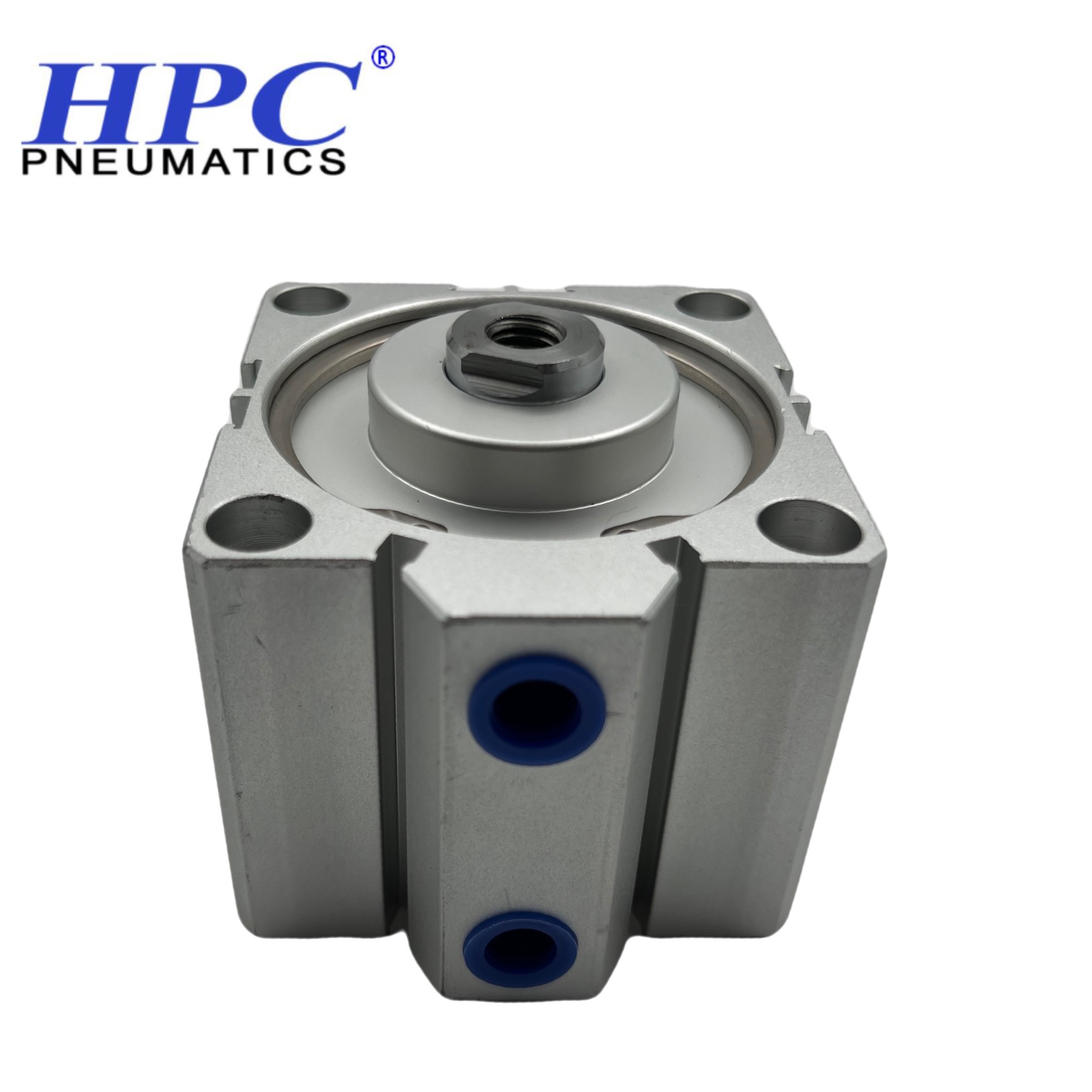

معرفی جک پنوماتیک کامپکت HPC

جک پنوماتیک کامپکت HPC یکی از برندهای معروف این نوع جک‌هاست که به دلیل طراحی خاص و کیفیت بالای ساخت، در بسیاری از صنایع مورد استفاده قرار می‌گیرد. این نوع از جک‌ پنوماتیک معمولاً از مواد با کیفیت بالا ساخته می‌شوند و دارای قابلیت‌های متنوعی هستند که آن‌ها را برای استفاده در شرایط مختلف مناسب می‌سازد. همچنین می‌توانید

انواع جک پنوماتیک کامپکت

تقسیم بندی این جک ها بنابر شرکت سازنده متفاوت است چرا که هر شرکتی استانداردهای خود را در شکل ظاهری و متریال ساخت به کار گرفته است.

• مدل SDA
• مدل ADVU
• مدل CQ2A
• مدل CQ2B
• مدل CDQ2

مزایای استفاده از جک‌های کامپکت در سیستم پنوماتیک

استفاده از جک‌های پنوماتیک کامپکت دارای مزایای زیادی است. برخی از این مزایا عبارتند از:

1. صرفه‌جویی در فضا: طراحی فشرده این جک‌ها باعث می‌شود که در فضاهای محدود نیز بتوان از آن‌ها استفاده کرد.

2. عملکرد بالا: جک‌های کامپکت معمولاً دارای قدرت و دقت بالایی هستند که آن‌ها را برای کاربردهای صنعتی مناسب می‌سازد.

3. نصب آسان: این جک‌ها به‌راحتی نصب می‌شوند و نیاز به تخصص خاصی ندارند.

4. مقاومت در برابر شرایط سخت: بسیاری از مدل‌های جک پنوماتیک کامپکت دارای مقاومت بالایی در برابر شرایط محیطی سخت هستند.

مقایسه جک کامپکت با چهارمیل

جک‌های پنوماتیک کامپکت و چهارمیل هرکدام ویژگی‌ها و کاربردهای خاص خود را دارند. جک‌ پنوماتیک چهارمیل معمولاً برای کاربردهای سنگین‌تر و در شرایطی که نیاز به قدرت بیشتری است، مناسب‌تر هستند. اما جک‌های کامپکت به دلیل طراحی فشرده و وزن سبک‌تر، برای فضاهای محدود و کاربردهای دقیق‌تر مناسب‌ترند.

مقایسه جک کامپکت با قلمی

جک‌های قلمی نیز یکی دیگر از انواع جک‌های پنوماتیک هستند که معمولاً برای کاربردهای خاصی طراحی شده‌اند. در مقایسه با جک‌های کامپکت، جک‌ پنوماتیک قلمی معمولاً دارای طول بیشتری هستند و برای حرکت‌های خطی مناسب‌ترند. اما جک‌های کامپکت به دلیل طراحی فشرده‌تر، در فضاهای محدود و برای کاربردهای دقیق‌تر عملکرد بهتری دارند.

قیمت و خرید جک کامپکت پنوماتیک:

مهم‌ترین نکته برای خرید جک های کامپکت انتخاب سایز مناسب می‌باشد. به طور کلی برای خرید تمام جک های پنوماتیک می‌توانید به صفحه نحوه انتخاب جک پنوماتیک مراجعه کنید اما در اینجا نیز توضیخاتی مخصوص به خرید جک های کامپکت پنوماتیک به شما ارائه می‌دهم:

1. محاسبه قطر مورد نیاز: اساسی ترین فاکتور در قیمت جک های کامپکت، قطر داخلی سیلندر می‌باشد. این بسیار مهم است چرا که قدرت اصلی سیستم شما را تعیین می‌کند. در صفحه محاسبه قدرت جک پنوماتیک آنلاین نیز به طور مفصل به محاسبات قدرت پرداخته شده است ولی در اینجا شما می‌توانید با استفاده از جدول زیر قدرت مختص به جک های کامپکت را مشاهده کنید:

   قطر داخل سیلندر (میلی متر)	قدرت (کیلوگرم نیرو)
   20	22
   25	34
   32	55
   40	85
   50	130
   63	210
   80	350
   100	550
   1- مبنای محاسبات فشار 7 بار کمپرسور است. 2- در حالت عمودی 10 درصد و در حالت زاویه دار تا 40 درصد اصطکاک در نظر گرفته شود.

2. کورس حرکت: طبیعتا مقدار حرکت جک پنوماتیک بسیار مهم است اما نکته ای که در مورد جک های کامپکت وجود دارد محدود بودن طول کورس است. همانطور که قبلا اشاره کردیم ابعاد این جک ها فرده و محدود هستند و معمولا با کورس حرکتی بالاتر از 5 سانت ساخته نشده‌اند. می‌توانید از صفحه کاتالوگ جک پنوماتیک تمام اطلاعات محل نصب را نیز مشاهده کنید.

   قطر / کورس
   25	25	50	-	-	-	-	-
   32	10	20	25	30	40	50	-
   40	20	25	30	40	50	-	-
   50	10	20	25	30	40	50	-
   63	20	50	-	-	-	-	-
   80	50	100	-	-	-	-	-
   100	50	100	-	-	-	-	-

تعمیر جک پنوماتیک کامپکت

تعمیر و نگهداری جک‌های پنوماتیک کامپکت یکی از مسائل مهمی است که باید به آن توجه شود. برای افزایش عمر این جک‌ها، لازم است که به‌طور منظم بررسی و تعمیر شوند. برخی از نکات مهم در تعمیر جک‌های پنوماتیک کامپکت عبارتند از:

1. بررسی نشتی‌ها: نشتی هوا می‌تواند عملکرد جک را تحت تأثیر قرار دهد، بنابراین باید به‌طور منظم بررسی شود.

2. تعویض قطعات آسیب‌دیده: در صورت مشاهده هرگونه آسیب در قطعات، باید آن‌ها را به‌سرعت تعویض کرد.

3. تمیز کردن جک: تمیز نگه‌داشتن جک می‌تواند به افزایش عمر آن کمک کند.

دانلود کاتالوگ جک کامپکت پنوماتیک

برای دانلود کاتالوگ PDF جک های پنوماتیک کامپکت بر روی عکس زیر کلیک کنید:

برندهای معروف سازنده جک کامپکت

در بازار جک‌های پنوماتیک کامپکت، برندهای مختلفی وجود دارند که هرکدام ویژگی‌ها و مزایای خاص خود را دارند. برخی از برندهای معروف شامل:

1. Festo: این برند به‌خاطر کیفیت بالای محصولاتش شناخته شده است و جک‌های پنوماتیک کامپکت با طراحی‌های متنوعی ارائه می‌دهد.

2. SMC: یکی از بزرگ‌ترین تولیدکنندگان تجهیزات پنوماتیک در جهان است و جک‌های کامپکت با قابلیت‌های بالا تولید می‌کند.

3. Parker: این برند نیز به‌خاطر کیفیت و نوآوری در محصولاتش معروف است و جک‌های پنوماتیک کامپکت با ویژگی‌های خاصی ارائه می‌دهد.

4. HPC: از برترین برندهای حال حاظر در ایران است که با کیفیت بالا و گارانتی رسمی 8 ماهه توانسته درصد بالایی از بازار را از آن خود کند.

بررسی جک‌های کامپکت سری SDA و ADVU:

2 مورد از معروف ترین جک های ساخت کشور ژاپن (SDA)  و آلمان (ADVU) می‌باشند که اکثر کمپانی های بزرگ در دنیا از این 2 مدل الهام گرفته و جک های کامپکت خود را تولید کرده اند.

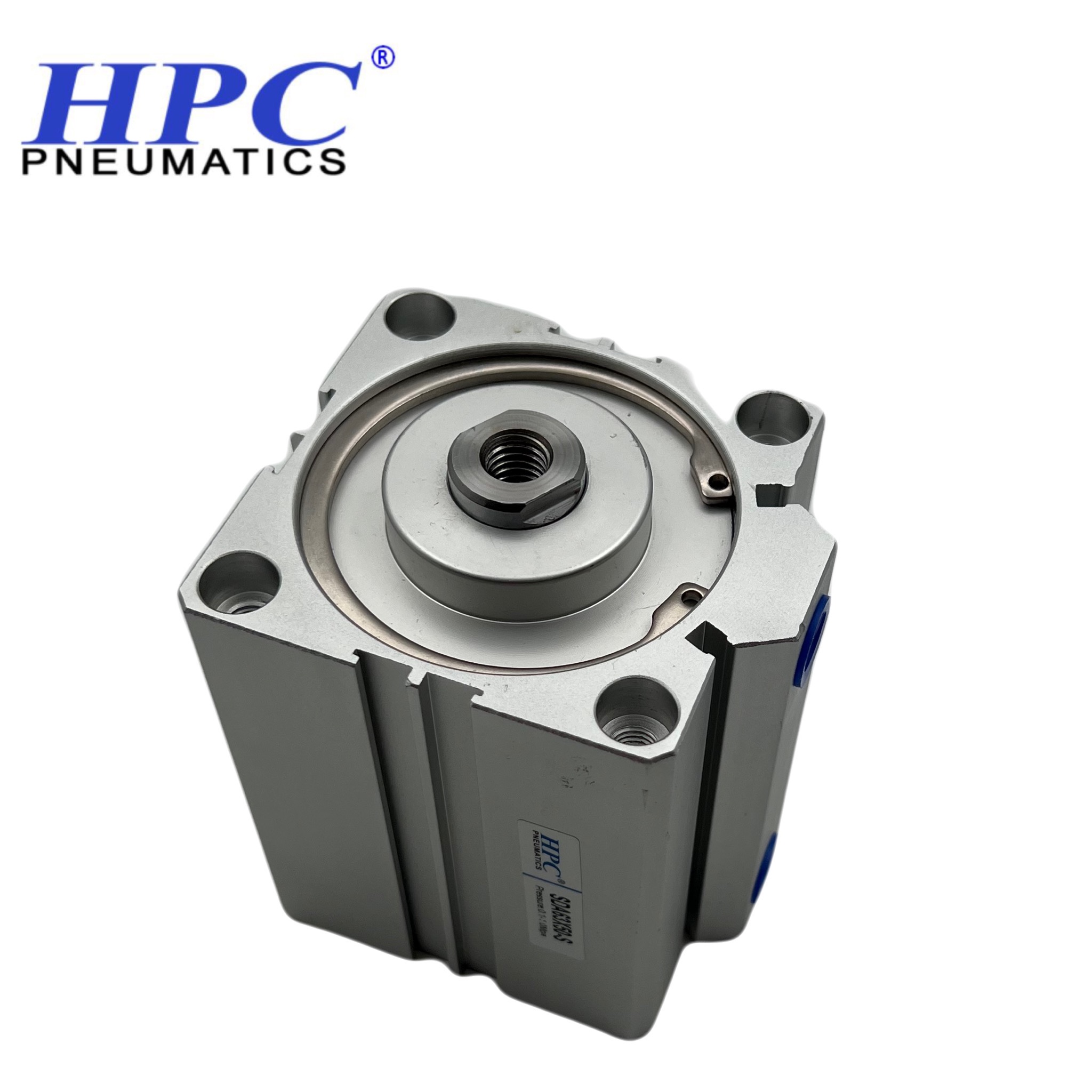

جک کامپکت مدل SDA:

جک‌های پنوماتیک کامپکت سری SDA یکی از مدل‌های محبوب در این دسته هستند. این جک‌ها به‌خاطر طراحی خاص و کارایی بالا، در بسیاری از صنایع مورد استفاده قرار می‌گیرند. ویژگی‌های این سری شامل:

• طراحی فشرده: این جک‌ها به‌گونه‌ای طراحی شده‌اند که در فضاهای محدود به‌راحتی نصب شوند.

• عملکرد پایدار: جک‌های سری SDA دارای عملکرد پایدار و دقت بالایی هستند که آن‌ها را برای کاربردهای صنعتی مناسب می‌سازد.

جک کامپکت مدل ADVU:

سری ADVU نیز یکی دیگر از مدل‌های جک پنوماتیک کامپکت است که به‌خاطر ویژگی‌های خاص خود مورد توجه قرار گرفته است. این جک‌ها معمولاً دارای قابلیت‌های زیر هستند:

• طول عمر بالا: این جک‌ها به‌خوبی در برابر شرایط محیطی سخت مقاومت می‌کنند و طول عمر بالاتری دارند.

• نصب آسان: طراحی این جک‌ها به‌گونه‌ای است که نصب آن‌ها بسیار ساده و سریع انجام می‌شود.

نکاتی برای افزایش طول عمر جک پنوماتیک کامپکت

برای افزایش طول عمر جک‌های پنوماتیک کامپکت، رعایت نکات زیر توصیه می‌شود:

1. مراقبت از باد: استفاده از واحد مراقبت پنوماتیک، طول عمر تمام قطعات را از جمله جک‌های کامپکت افزایش می‌دهد.

2. نگهداری منظم: انجام نگهداری منظم و بررسی وضعیت جک می‌تواند به افزایش عمر آن کمک کند.

3. استفاده از قطعات اصل: در صورت نیاز به تعویض قطعات، از قطعات اصل و با کیفیت استفاده کنید.

4. آموزش کارکنان: آموزش کارکنان در مورد نحوه استفاده و نگهداری از جک‌ها می‌تواند به کاهش خرابی‌ها کمک کند.

کاربردهای جک پنوماتیک کامپکت در صنایع مختلف

جک‌های پنوماتیک کامپکت به دلیل ویژگی‌های منحصر به فرد خود، در صنایع مختلف کاربردهای متنوعی دارند. از جمله این صنایع می‌توان به موارد زیر اشاره کرد:

1. صنعت خودروسازی: در خطوط تولید خودرو، جک‌های کامپکت برای انجام عملیات‌های دقیق مانند مونتاژ و بسته‌بندی استفاده می‌شوند. این جک‌ها به دلیل دقت بالا و قابلیت کار در فضاهای محدود، به بهبود کارایی در این صنعت کمک می‌کنند.

2. صنعت بسته‌بندی: در فرآیند بسته‌بندی محصولات، جک‌های پنوماتیک کامپکت به‌عنوان محرک‌های اصلی برای باز و بسته کردن درب‌ها و همچنین جابجایی محصولات به کار می‌روند. این جک‌ها سرعت و دقت بالایی را در این فرآیند فراهم می‌کنند.

3. صنعت الکترونیک: در تولید قطعات الکترونیکی، جک‌های کامپکت برای جابجایی و نصب قطعات در خطوط تولید استفاده می‌شوند. طراحی فشرده این جک‌ها امکان استفاده در فضاهای محدود را فراهم می‌کند.

4. صنعت مواد غذایی: در خطوط تولید مواد غذایی، جک‌های پنوماتیک کامپکت برای انجام وظایف مختلفی از جمله بسته‌بندی و جابجایی مواد استفاده می‌شوند. این جک‌ها به دلیل مقاومت در برابر شرایط سخت و برخوردار بودن از گردگیر شافت، گزینه‌ای مناسب برای این صنعت هستند.

چالش‌ها و راهکارها در استفاده از جک‌های پنوماتیک کامپکت

با وجود مزایای بسیار، استفاده از جک‌های پنوماتیک کامپکت ممکن است با چالش‌هایی نیز همراه باشد. برخی از این چالش‌ها و راهکارهای مربوط به آن‌ها عبارتند از:

1. نشتی هوا: نشتی هوا یکی از مشکلات رایج در سیستم‌های پنوماتیک است که می‌تواند عملکرد جک‌ها را تحت تأثیر قرار دهد. برای جلوگیری از این مشکل، باید به‌طور منظم اتصالات و لوله‌ها را بررسی و در صورت نیاز تعویض کرد.

2. آسیب به قطعات: استفاده نادرست یا شرایط محیطی نامناسب می‌تواند منجر به آسیب به قطعات جک شود. آموزش کارکنان در مورد نحوه استفاده صحیح و رعایت شرایط کاری مناسب می‌تواند به کاهش این آسیب‌ها کمک کند.

3. تنظیمات نادرست: تنظیمات نادرست فشار و سرعت می‌تواند عملکرد جک را تحت تأثیر قرار دهد. استفاده از تجهیزات مناسب برای تنظیم دقیق این پارامترها و بررسی منظم آن‌ها می‌تواند به بهبود عملکرد کمک کند.

آینده جک‌های پنوماتیک کامپکت

با پیشرفت تکنولوژی و نیاز به بهبود کارایی در صنایع مختلف، انتظار می‌رود که جک‌های پنوماتیک کامپکت نیز به‌روز شوند. برخی از روندهای آینده در این زمینه شامل:

1. هوشمندسازی: با پیشرفت فناوری اینترنت اشیاء (IoT)، جک‌های پنوماتیک کامپکت به‌زودی به سیستم‌های هوشمند متصل خواهند شد که امکان کنترل و نظارت از راه دور را فراهم می‌کند.

2. بهبود کارایی انرژی: تحقیقات در زمینه بهینه‌سازی مصرف انرژی در جک‌های پنوماتیک می‌تواند به کاهش هزینه‌ها و بهبود کارایی منجر شود.

3. توسعه مواد جدید: استفاده از مواد سبک‌تر و مقاوم‌تر در ساخت جک‌های پنوماتیک کامپکت می‌تواند به افزایش عمر و کارایی آن‌ها کمک کند.

نتیجه‌گیری نهایی

جک پنوماتیک کامپکت به‌عنوان یک ابزار حیاتی در سیستم‌های پنوماتیک، نقش مهمی در بهبود کارایی و دقت در صنایع مختلف ایفا می‌کند. با توجه به مزایای متعدد و کاربردهای گسترده، سرمایه‌گذاری در این نوع جک‌ها می‌تواند به بهبود عملکرد کلی سیستم‌های صنعتی کمک کند. همچنین، با توجه به چالش‌ها و روندهای آینده، توجه به نگهداری و به‌روزرسانی این جک‌ها ضروری است تا از حداکثر کارایی آن‌ها بهره‌برداری شود.
