شیر برقی پنوماتیک چیست؟

شیر برقی پنوماتیک یکی از اجزای کلیدی در سیستم‌های پنوماتیک است که به کنترل جریان هوا مخصوصا برای حرکت جک پنوماتیک استفاده می‌شود. این شیرها با استفاده از انرژی الکتریکی عمل می‌کنند و می‌توانند به صورت خودکار یا دستی عمل کنند. شیر برقی پنوماتیک در صنایع مختلف از جمله خودروسازی، بسته‌بندی، و تولید استفاده می‌شود و به دلیل کارایی بالا و قابلیت اطمینان، مورد توجه قرار گرفته است.

دانلود کاتالوگ شیر پنوماتیک HPC:    دانلود / Download

معرفی شیر برقی پنوماتیک HPC

شیر برقی پنوماتیک HPC در انواع مدل‌های مختلف تک بوبین یا دو بوبین تولید شده است و طیف گسترده ای از مدل‌ها را تولید کرده است. همچنین شیرهای برقی برند HPC پنوماتیک، از نظر ولتاژ بوبین، سیکل کاری بالا، پاسخگویی سریع وسایزبندی وسیع، یکی از پیشروترین برندهای حال حاظر در بازار ایران می‌باشد.

انواع شیر برقی پنوماتیک

شیر برقی پنوماتیک به چند دسته تقسیم می‌شود که هر کدام ویژگی‌ها و کاربردهای خاص خود را دارند. از جمله این انواع می‌توان به موارد زیر اشاره کرد:

1. شیر برقی پنوماتیک تک بوبین: این نوع شیر دارای یک بوبین است که خود دارای 2 فرمان مجزا است. با کمک این فرمان فقط میتوان جک را نهایتا در 2 موضع رفت یا برگشت کنترل کرد. در ادامه به 2 مدل آن اشاره شده است:

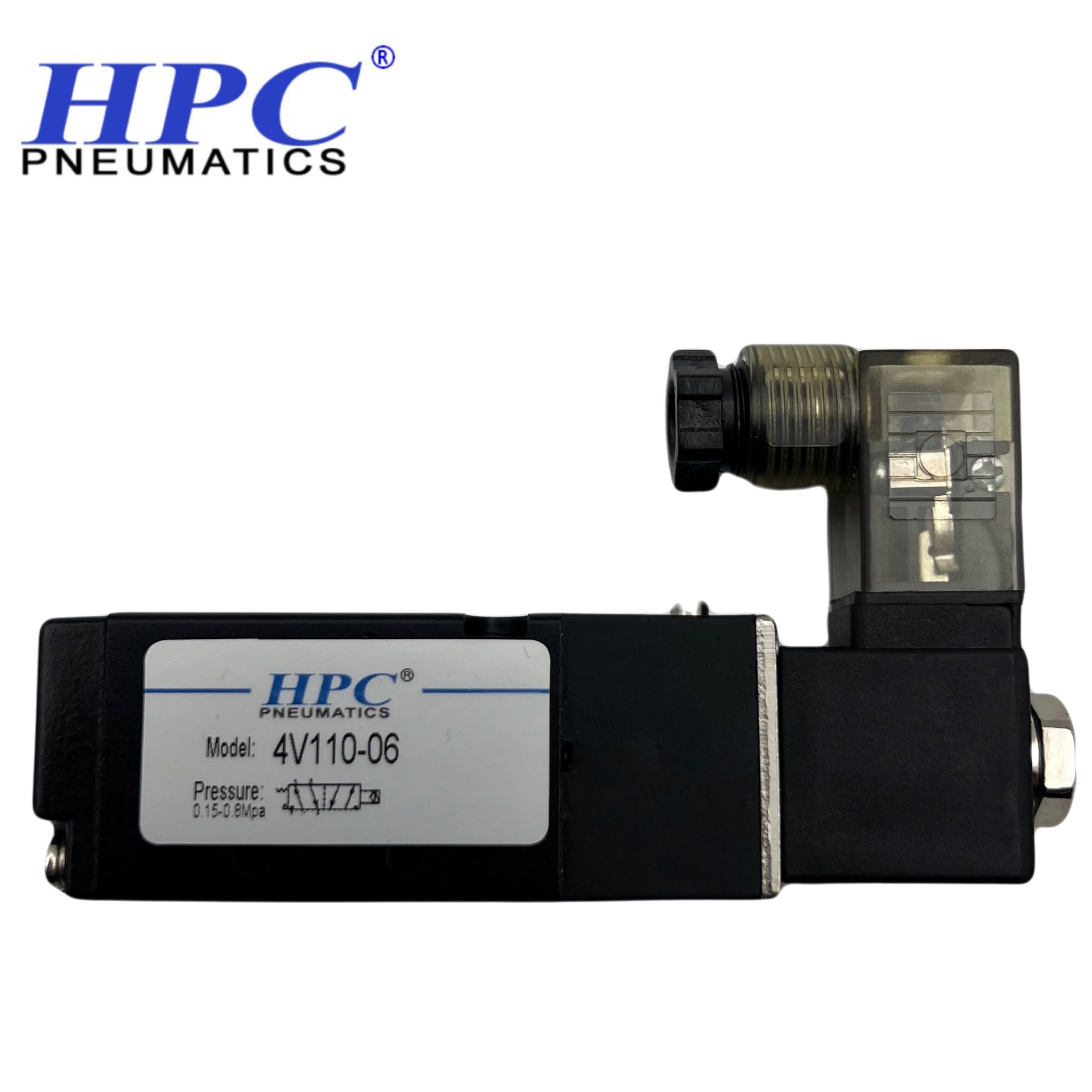

   – شیر برقی پنوماتیک 5/2: این شیر دارای 5 پورت برای عبور هوا و 2 موضع کلی می‌باشد. به کمک این شیر میتوان جک را چه در حالت باز شدن و چه در حالت بسته شدن، با نیروی باد کنترل کرد.



   طرز کار شیر برقی پنوماتیک 5/2 HPC

   – شیر برقی پنوماتیک 3/2: این شیر دارای 3 پورت برای عبور هوا و 2 موضع کلی می‌باشد. با استفاده از این شیر فقط می‌توان جک را در یک حالت باز یا بسته شدن با نیروی باد کنترل کرد و موضع دیگر می‌بایست به کمک فنر یا نیروی روی جک انجام شود.



   طرز کار شیر برقی پنوماتیک 3/2 HPC

2. شیر برقی پنوماتیک دو بوبین: این نوع شیر دارای دو بوبین است و می‌تواند جریان را در دو جهت کنترل کند. این ویژگی باعث می‌شود که این شیرها در کاربردهای پیچیده‌تر و نیازمند کنترل دقیق‌تر، مورد استفاده قرار گیرند. این شیرها نیز خود دارای 2 فرمان مجزا از هم هستند. در ادامه به 2 مدل آن اشاره شده است:

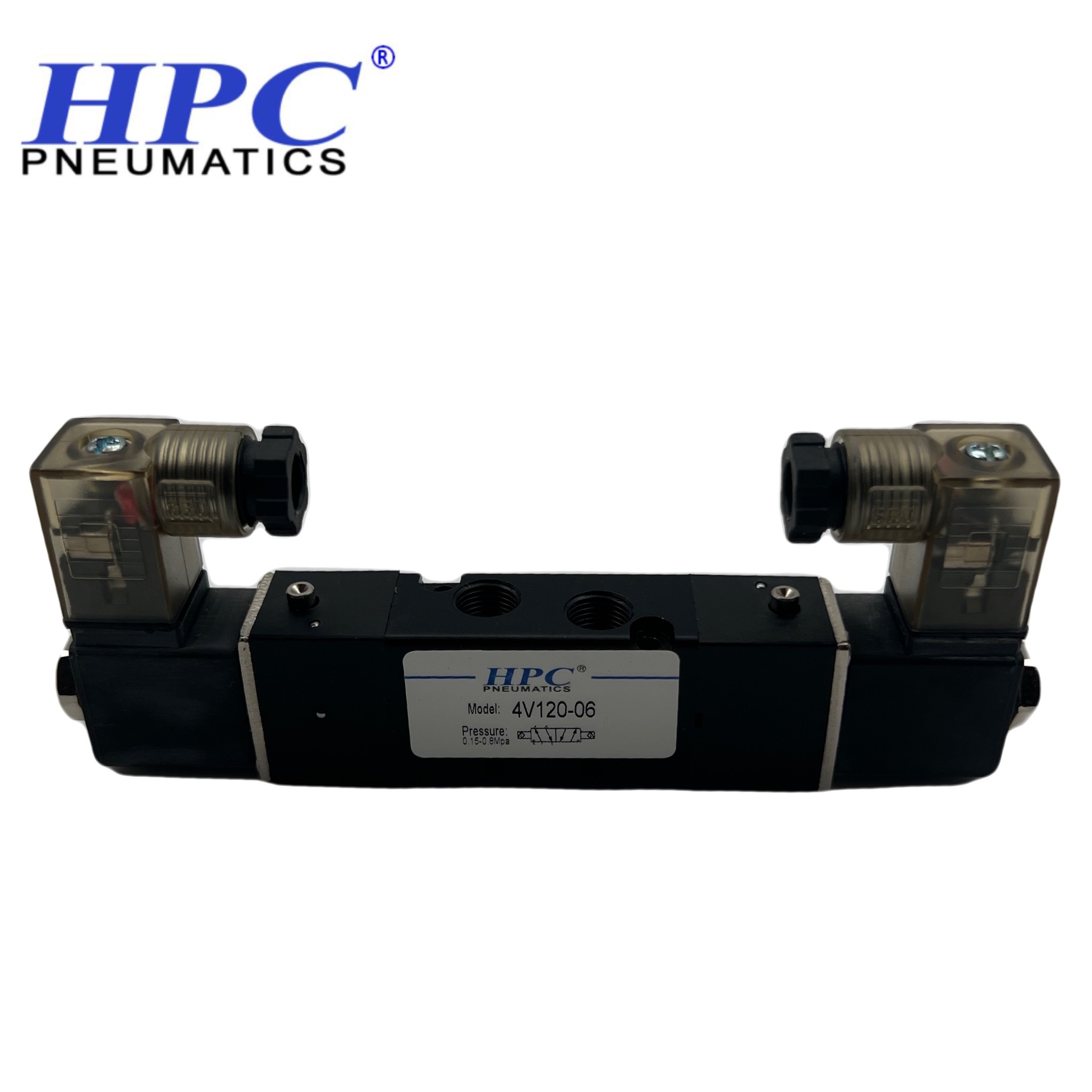

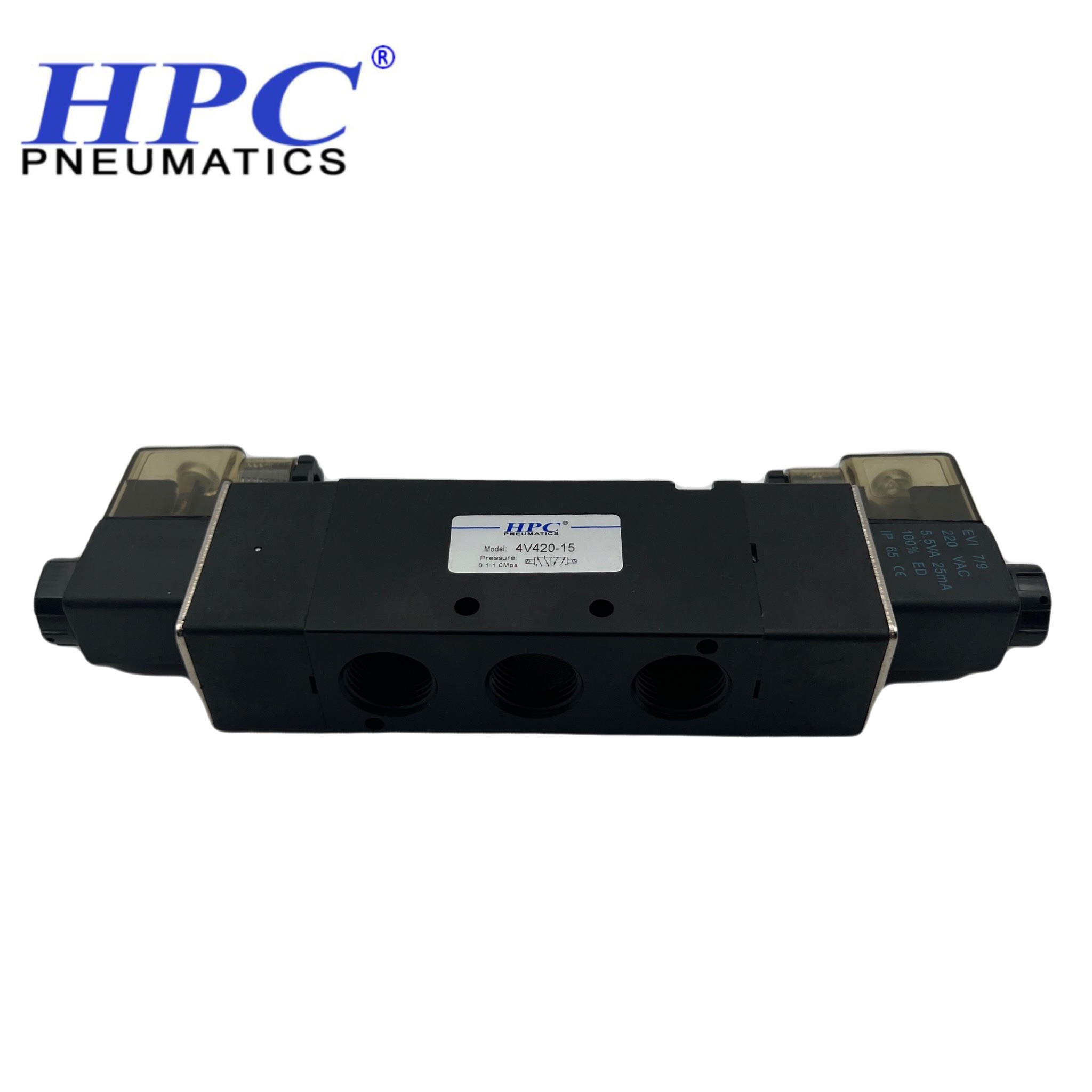

   – شیر برقی پنوماتیک 5/2 دو بوبین: مانند مدل 5/2 تک بوبین، این شیر نیز دارای 5 پورت و 2 موضع است. تفاوت این 2 در نحوه فرمان گرفتن برق آن ها می باشد که پیشنهاد می‌شود به صفحه تفاوت شیر برقی پنوماتیک 5/2 تک بوبین با دو بوبین مراجعه کنید.



   طرز کار شیر برقی پنوماتیک 5/2 دو بوبین HPC

   – شیر برقی پنوماتیک 5/3: این شیر نیز دارای 5 پورت اما 3 موضع است. یعنی با استفاده از این فرمان می‌توانید جک پنوماتیک را در 3 حالت باز شدن، بسته شدن و توقف کامل (در میانه‌ی راه) کنترل نمایید.

انواع سایز شیر برقی پنوماتیک

شیر برقی پنوماتیک در سایزهای مختلفی تولید می‌شود تا بتواند نیازهای مختلف صنایع را برآورده کند. سایز این شیرها معمولاً بر اساس قطر ورودی و خروجی آن‌ها تعیین می‌شود که واحد اصلی آن با اینچ خوانده می‌شود. انتخاب سایز مناسب برای شیر برقی پنوماتیک بسیار مهم است، زیرا تأثیر زیادی بر عملکرد سیستم دارد. از ر مصرف ترین سایز ها می‌توان به : 1/4 – 3/8 – 1/2 اشاره کرد.

مزایای استفاده از شیر برقی پنوماتیک

استفاده از شیر برقی پنوماتیک دارای مزایای زیادی است که برخی از آن‌ها عبارتند از:

• کنترل دقیق: این شیرها امکان کنترل دقیق جریان و فشار را فراهم می‌کنند.

• سرعت عمل بالا: شیر برقی پنوماتیک به سرعت عمل می‌کند و می‌تواند در زمان‌های کوتاه تغییرات لازم را ایجاد کند.

• قابلیت اطمینان: این شیرها به دلیل طراحی و ساخت با کیفیت، معمولاً دارای عمر طولانی و قابلیت اطمینان بالایی هستند.

• تنوع در کاربرد: شیر برقی پنوماتیک در صنایع مختلف قابل استفاده است و می‌تواند به راحتی با سایر اجزای سیستم‌های پنوماتیک ترکیب شود.

اجزای داخلی شیر برقی پنوماتیک

شیر برقی پنوماتیک از چندین جزء اصلی تشکیل شده است که شامل:

• بوبین: وظیفه ایجاد میدان مغناطیسی و کنترل حرکت شیر را بر عهده دارد.

• اسپول: با حرکت خود، جریان هوا یا سیال را کنترل می‌کند.

• بدنه شیر: ساختار اصلی شیر که اجزای دیگر در آن قرار دارند.

• واشرها و اورینگ‌ها: برای جلوگیری از نشتی و اطمینان از عملکرد صحیح شیر استفاده می‌شوند.

در نهایت، شیر برقی پنوماتیک به عنوان یک جزء کلیدی در سیستم‌های پنوماتیک، نقش مهمی در کنترل و مدیریت جریان هوا و سیالات ایفا می‌کند. با توجه به مزایا و کاربردهای فراوان آن، این شیرها به یکی از اجزای ضروری در صنایع مختلف تبدیل شده‌اند.

اجزای شیر برقی پنوماتیک HPC

مشخصات فنی شیر برقی پنوماتیک

شیر برقی پنوماتیک دارای مشخصات فنی متعددی است که در انتخاب و استفاده از آن باید مد نظر قرار گیرد. این مشخصات شامل:

• فشار کاری: حداکثر فشاری که شیر می‌تواند تحمل کند.

• دمای کاری: دمایی که شیر می‌تواند در آن عملکرد بهینه داشته باشد.

• جنس بدنه: معمولاً از مواد مقاوم در برابر خوردگی و سایش ساخته می‌شود.

• ولتاژ: نوع برقی که بوبین شیر با آن کار می‌کند.

طرز کار شیر برقی پنوماتیک

طرز کار شیر برقی پنوماتیک به این صورت است که با ارسال سیگنال الکتریکی به بوبین، شیر باز یا بسته می‌شود. این عمل باعث تغییر جریان هوا یا سیال در سیستم می‌شود. در شیرهای دو بوبین، با ارسال سیگنال به هر یک از بوبین‌ها، می‌توان جریان را در دو جهت کنترل کرد.

طرز کار شیر برقی پنوماتیک HPC

نکات نگهداری از شیر برقی پنوماتیک

برای افزایش عمر مفید شیر برقی پنوماتیک و جلوگیری از خرابی‌های احتمالی، رعایت نکات نگهداری زیر توصیه می‌شود:

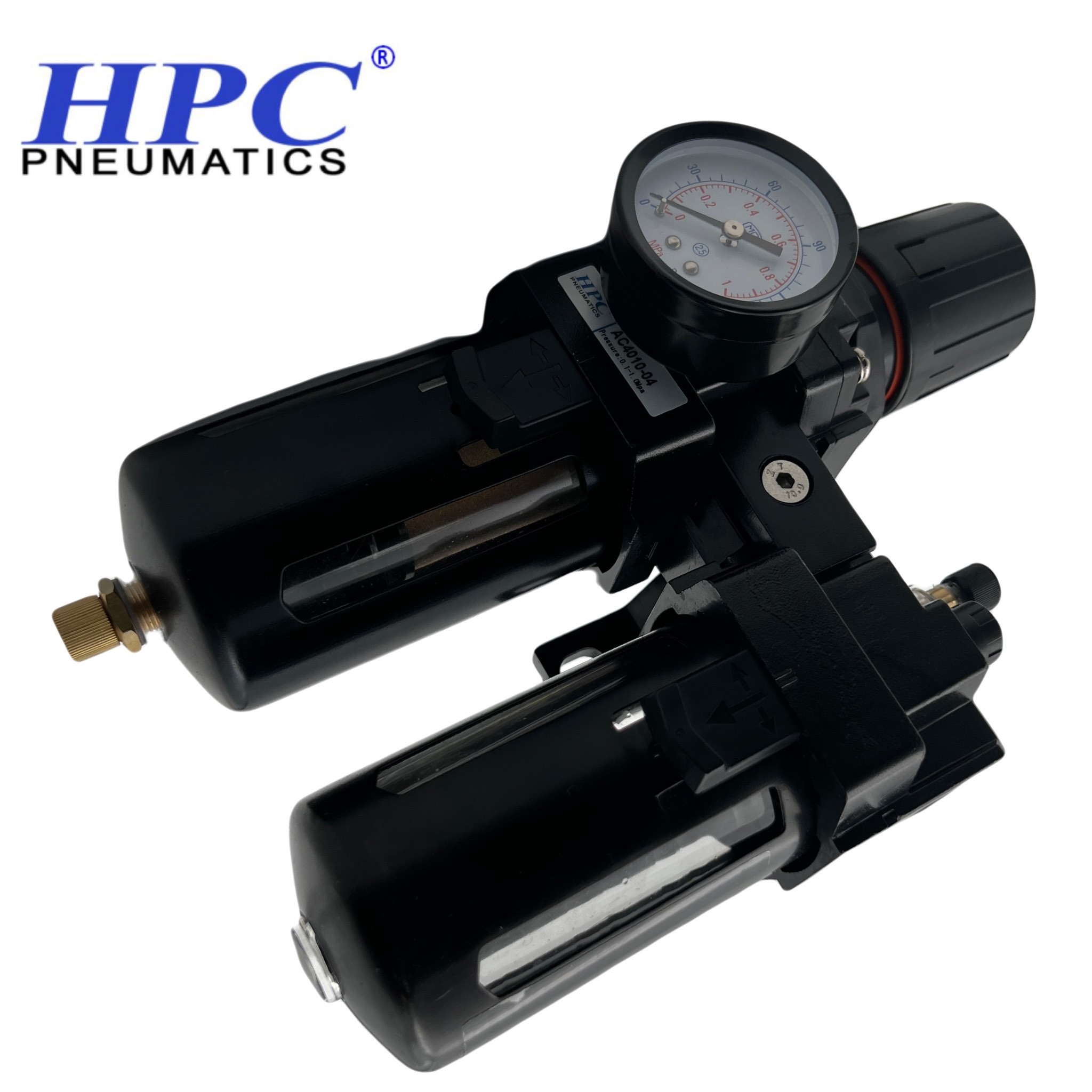

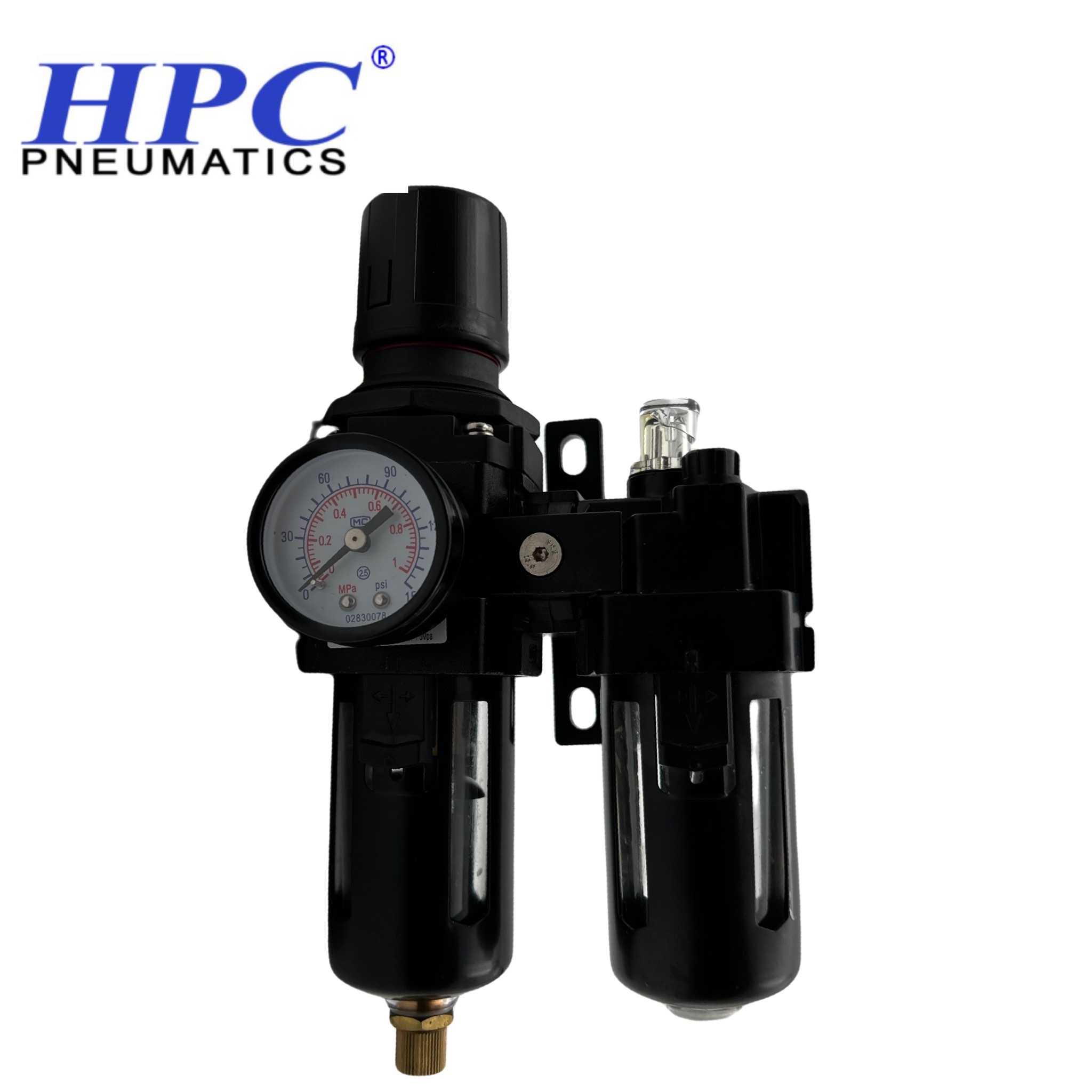

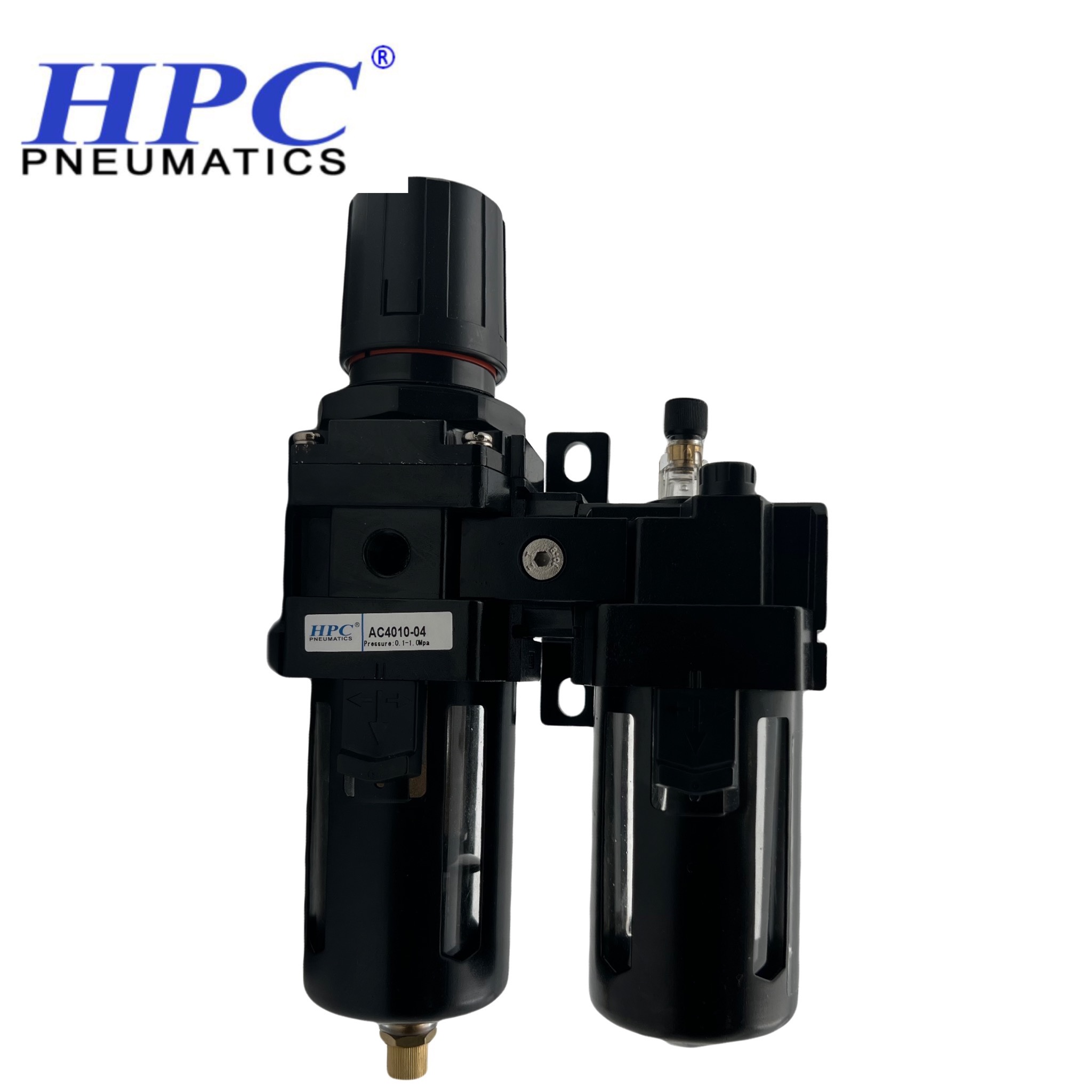

1. واحد مراقبت:  استفاده از واحد مراقبت پنوماتیک برای جلوگیری از ورود گرد و غبار و رطوبت به داخل شیر های پنوماتیک ضروری است.

2. بازرسی دوره‌ای: شیرها باید به طور منظم بررسی شوند تا از عملکرد صحیح آن‌ها اطمینان حاصل شود.

3. تمیزکاری: گرد و غبار و آلودگی‌ها می‌توانند عملکرد شیر را تحت تأثیر قرار دهند، بنابراین تمیز نگه‌داشتن آن‌ها بسیار مهم است.

4. بررسی اتصالات: اتصالات شیر باید به طور مرتب بررسی شوند تا از عدم نشتی و اتصال صحیح اطمینان حاصل شود.

تعمیر شیر برقی پنوماتیک

در صورت بروز مشکل در شیر برقی پنوماتیک، تعمیر آن معمولاً شامل مراحل زیر است:

1. تشخیص مشکل: ابتدا باید مشکل شناسایی شود. این کار می‌تواند شامل بررسی عملکرد شیر و همچنین بررسی اتصالات و فشار باشد.

2. تعویض قطعات معیوب: در صورت نیاز، قطعات معیوب باید تعویض شوند. این قطعات ممکن است شامل بوبین، واشرها یا سایر اجزا باشند.

3. آزمایش عملکرد: پس از تعمیر، شیر باید آزمایش شود تا از عملکرد صحیح آن اطمینان حاصل شود.

کاربرد شیر برقی پنوماتیک

شیر برقی پنوماتیک در صنایع مختلف کاربردهای متنوعی دارد. برخی از این کاربردها عبارتند از:

• کنترل سیستم‌های اتوماسیون صنعتی: در خطوط تولید، شیر برقی پنوماتیک برای کنترل جریان هوا و سیالات استفاده می‌شود.

• سیستم‌های بسته‌بندی: در صنایع بسته‌بندی، این شیرها برای کنترل دقیق جریان مواد و بسته‌بندی محصولات به کار می‌روند.

• سیستم‌های تهویه: در سیستم‌های تهویه مطبوع، شیر برقی پنوماتیک برای کنترل جریان هوا و دما استفاده می‌شود.

چالش‌ها و راهکارها در استفاده از شیر برقی پنوماتیک

با وجود مزایای فراوان شیر برقی پنوماتیک، استفاده از آن‌ها ممکن است با چالش‌هایی نیز همراه باشد. برخی از این چالش‌ها شامل:

• نقص در عملکرد: در صورت بروز مشکلاتی مانند نشتی یا خرابی بوبین، عملکرد شیر تحت تأثیر قرار می‌گیرد. برای حل این مشکل، بازرسی‌های دوره‌ای و تعمیرات منظم ضروری است.

• حساسیت به دما و فشار: شیرهای پنوماتیک ممکن است در دماها و فشارهای غیر استاندارد دچار مشکل شوند. انتخاب شیر مناسب با توجه به شرایط کاری می‌تواند این چالش را کاهش دهد.

• آلودگی و گرد و غبار: وجود آلودگی در محیط کار می‌تواند بر عملکرد شیر تأثیر بگذارد. استفاده از فیلترها و سیستم‌های تمیزکننده می‌تواند به بهبود عملکرد کمک کند.

آینده شیر برقی پنوماتیک

با پیشرفت تکنولوژی، انتظار می‌رود که شیر برقی پنوماتیک نیز دستخوش تغییرات و بهبودهایی شود. برخی از روندهای آینده شامل:

• هوشمندسازی: با توجه به رشد اینترنت اشیاء (IoT)، شیرهای برقی پنوماتیک به سمت هوشمندتر شدن حرکت می‌کنند. این شیرها می‌توانند به سیستم‌های مدیریت هوشمند متصل شوند و اطلاعات دقیقی از عملکرد خود ارائه دهند.

• کاهش مصرف انرژی: تحقیقات در زمینه طراحی و مواد جدید می‌تواند به کاهش مصرف انرژی در شیرهای برقی پنوماتیک منجر شود. این امر نه تنها به صرفه‌جویی در هزینه‌ها کمک می‌کند، بلکه به حفظ محیط زیست نیز کمک خواهد کرد.

• افزایش قابلیت اطمینان: با استفاده از مواد با کیفیت‌تر و فناوری‌های پیشرفته‌تر، انتظار می‌رود که عمر مفید شیرهای برقی پنوماتیک افزایش یابد و نیاز به تعمیرات کاهش یابد.

نتیجه‌گیری

شیر برقی پنوماتیک به عنوان یک جزء حیاتی در سیستم‌های پنوماتیک، نقشی کلیدی در بهبود کارایی و دقت در صنایع مختلف ایفا می‌کند. با توجه به مزایا، کاربردها و چالش‌های موجود، انتخاب و نگهداری صحیح این شیرها می‌تواند به افزایش بهره‌وری و کاهش هزینه‌ها کمک کند. همچنین، با توجه به روندهای آینده، این شیرها به سمت هوشمندتر و کارآمدتر شدن پیش می‌روند که می‌تواند تحولی در صنایع مختلف ایجاد کند.

نکات مهم در انتخاب شیر برقی پنوماتیک

برای انتخاب شیر برقی پنوماتیک مناسب، توجه به چند نکته کلیدی ضروری است:

1. نیازهای سیستم: قبل از انتخاب شیر، باید نیازهای خاص سیستم پنوماتیک خود را شناسایی کنید. این شامل نوع سیال، فشار و دما، و همچنین نوع کنترل مورد نیاز است.

2. محیط کار: شرایط محیطی که شیر در آن نصب می‌شود نیز بسیار مهم است. عواملی مانند رطوبت، دما و وجود مواد شیمیایی می‌توانند بر انتخاب شیر تأثیر بگذارند.

3. سازگاری با سایر اجزا: شیر برقی باید با سایر اجزای سیستم پنوماتیک مانند کمپرسورها و سیلندرها سازگار باشد. بررسی مشخصات فنی و استانداردهای مورد نیاز برای اطمینان از سازگاری ضروری است.

4. هزینه و بودجه: قیمت شیر برقی پنوماتیک نیز باید در نظر گرفته شود. انتخاب یک شیر با کیفیت و قیمت مناسب می‌تواند به صرفه‌جویی در هزینه‌های تعمیر و نگهداری در آینده کمک کند.

آموزش نصب شیر برقی پنوماتیک

نصب شیر برقی پنوماتیک باید با دقت و طبق دستورالعمل‌های تولیدکننده انجام شود. مراحل کلی نصب به شرح زیر است:

1. آماده‌سازی محل نصب: قبل از نصب، محل نصب باید تمیز و عاری از هرگونه آلودگی باشد. همچنین، اطمینان حاصل کنید که فضای کافی برای دسترسی به شیر وجود دارد.

2. نصب شیر: شیر باید به درستی به سیستم متصل شود. اتصالات باید محکم و بدون نشتی باشند. در صورت نیاز، از واشرها و اورینگ‌های مناسب استفاده کنید.

3. اتصال برق: بوبین شیر باید به منبع تغذیه الکتریکی متصل شود. اطمینان حاصل کنید که اتصالات الکتریکی به درستی انجام شده و مطابق با استانداردهای ایمنی هستند.

4. آزمایش عملکرد: پس از نصب، شیر باید مورد آزمایش قرار گیرد تا از عملکرد صحیح آن اطمینان حاصل شود. این شامل بررسی جریان هوا و فشار و همچنین عدم نشتی در اتصالات است.

آموزش عیب‌یابی شیر برقی پنوماتیک

در صورت بروز مشکلات در شیر برقی پنوماتیک، عیب‌یابی صحیح می‌تواند به شناسایی و رفع مشکل کمک کند. مراحل عیب‌یابی شامل:

1. بررسی سیگنال الکتریکی: اطمینان حاصل کنید که سیگنال الکتریکی به بوبین شیر به درستی ارسال می‌شود. در صورت عدم وجود سیگنال، ممکن است مشکل از منبع تغذیه باشد.

2. بررسی اتصالات: اتصالات شیر باید بررسی شوند تا از عدم نشتی و اتصال صحیح اطمینان حاصل شود. نشتی می‌تواند به کاهش کارایی شیر منجر شود.

3. بررسی عملکرد پیستون: پیستون باید به درستی حرکت کند. در صورت گیر کردن یا عدم حرکت، ممکن است نیاز به تمیزکاری یا تعویض داشته باشد.

4. آزمایش فشار و دما: فشار و دمای سیستم باید در محدوده مجاز باشند. فشار بیش از حد یا دمای غیر استاندارد می‌تواند به خرابی شیر منجر شود.

نتیجه‌گیری نهایی

شیر برقی پنوماتیک به عنوان یک جزء کلیدی در سیستم‌های پنوماتیک، نه تنها در بهبود کارایی و دقت نقش دارد، بلکه با توجه به چالش‌ها و نیازهای خاص هر صنعت، انتخاب و نگهداری صحیح آن اهمیت ویژه‌ای دارد. با توجه به روندهای آینده و پیشرفت‌های تکنولوژیکی، انتظار می‌رود که این شیرها به سمت هوشمندتر و کارآمدتر شدن پیش بروند و در نتیجه، تحولی در صنایع مختلف ایجاد کنند. با رعایت نکات انتخاب، نصب و نگهداری، می‌توان از مزایای این شیرها به بهترین نحو بهره‌برداری کرد.
