آموزش نصب جک پنوماتیک
آموزش گام به گام نصب جک پنوماتیک
جک‌های پنوماتیک به عنوان یکی از ابزارهای مهم در صنایع مختلف شناخته می‌شوند. این جک‌ها به دلیل کارایی بالا و سرعت عمل، در بسیاری از فرآیندهای صنعتی و خودکارسازی مورد استفاده قرار می‌گیرند. در این مقاله، به آموزش نصب جک پنوماتیک خواهیم پرداخت و مراحل مختلف آن را به تفصیل بررسی خواهیم کرد.
مقدمه‌ای بر جک پنوماتیک
جک پنوماتیک دستگاهی است که با استفاده از فشار هوای فشرده، حرکت خطی را ایجاد می‌کند. این جک‌ها معمولاً در سیستم‌های اتوماسیون صنعتی، خطوط تولید و تجهیزات مختلف استفاده می‌شوند. جک‌های پنوماتیک در انواع مختلفی تولید می‌شوند که شامل جک‌های چهارمیل، قلمی، کامپکت و پروفیلی (DNC) هستند. هر یک از این نوع‌ها ویژگی‌ها و کاربردهای خاص خود را دارند.
-
- جک پنوماتیک چهارمیل
-
- پروفیلی
-

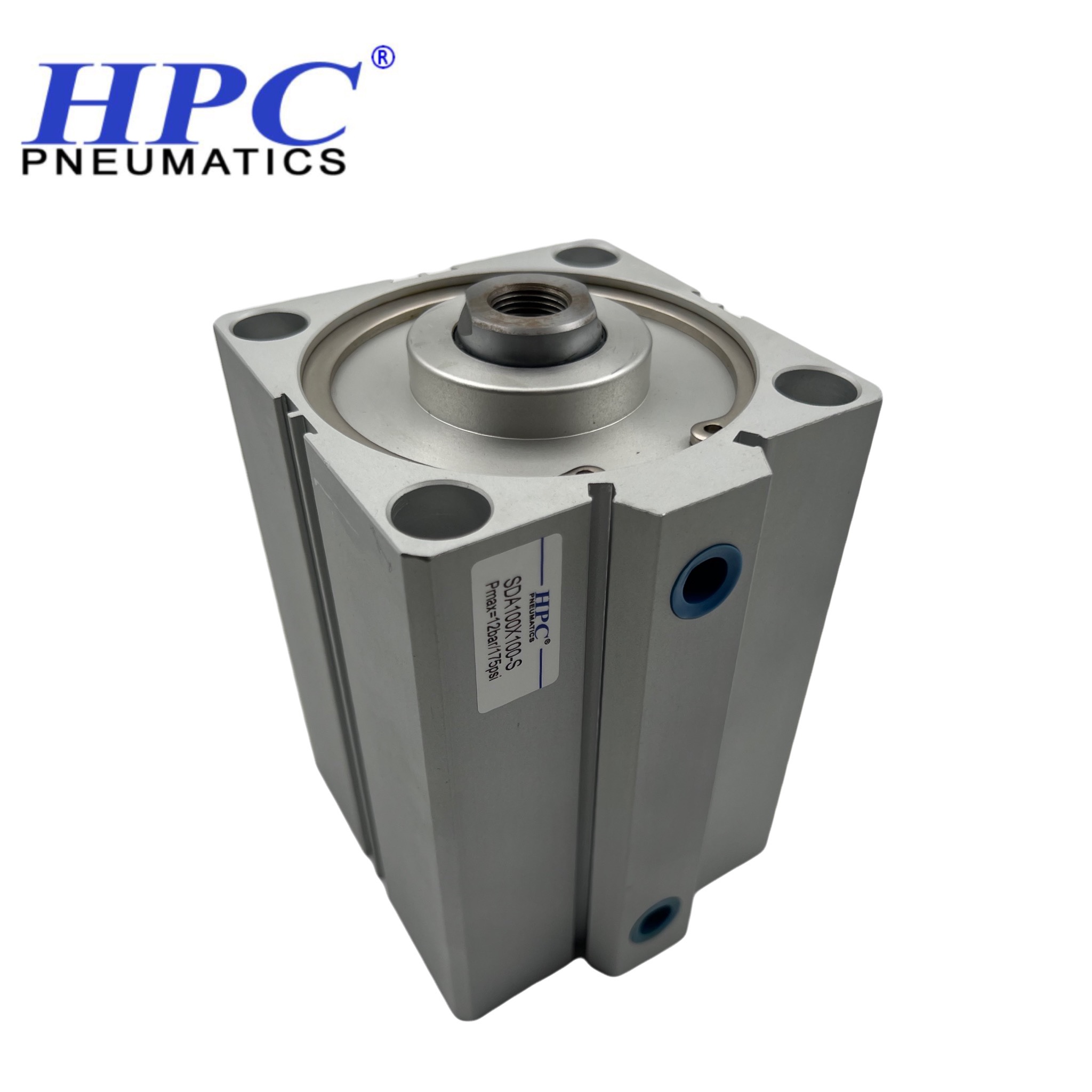

- کامپکت
-

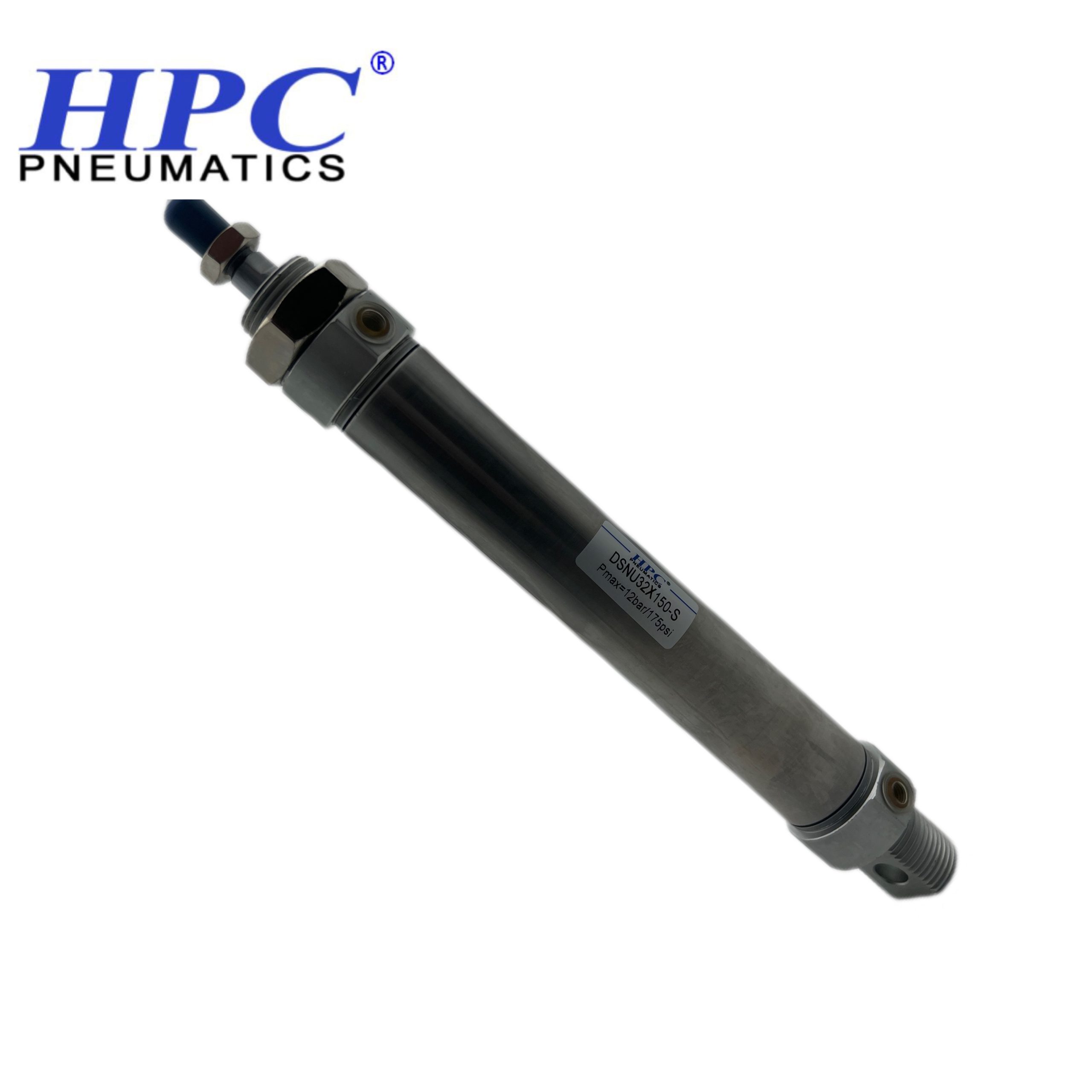

- قلمی
ابزار مورد نیاز برای نصب جک پنوماتیک
قبل از شروع به نصب جک پنوماتیک، لازم است ابزار و تجهیزات مورد نیاز را آماده کنید. این ابزار شامل:
-
آچارهای مختلف: برای سفت کردن و باز کردن پیچ‌ها.
-
دریل و مته: برای ایجاد سوراخ در محل نصب.
-
شیلنگ پنوماتیک: برای اتصال جک به کمپرسور یا شیرهای فرمان.
-
اتصالات پنوماتیک: برای اتصال شیلنگ به جک.
-
نوار تفلون: برای اطمینان از عدم نشتی در سیستم.
- نبشی یا پایه لولا: برای نصب پایه‌های جک پنوماتیک.
-
- پایه لولایی جک
-

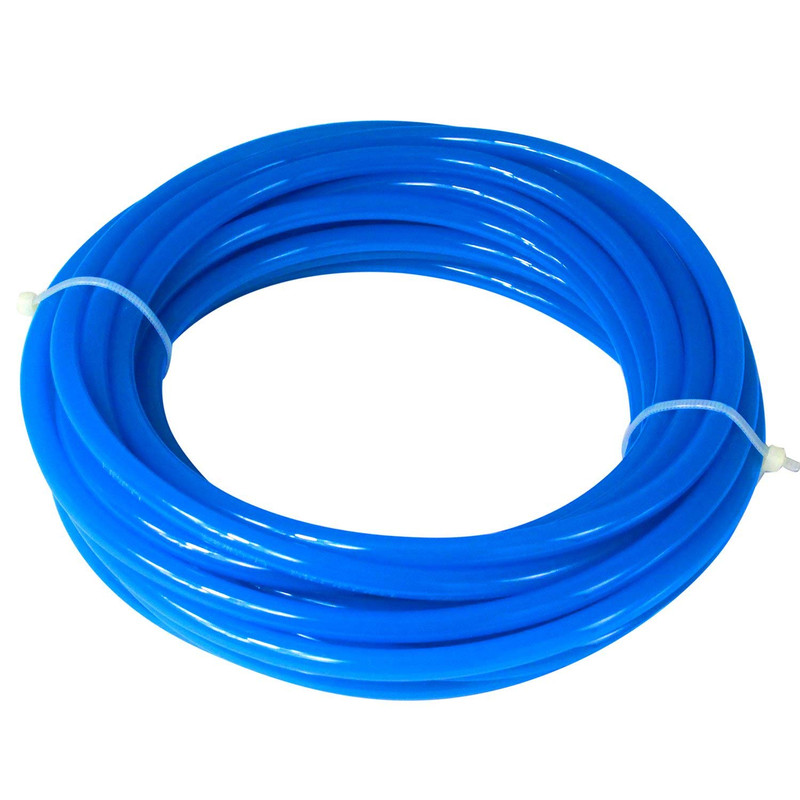

- شیلنگ پنوماتیک
-

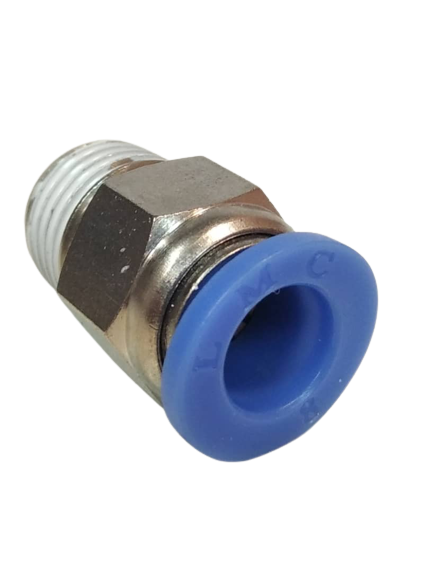

- اتصال پنوماتیک
-
- نوار تفلون
-

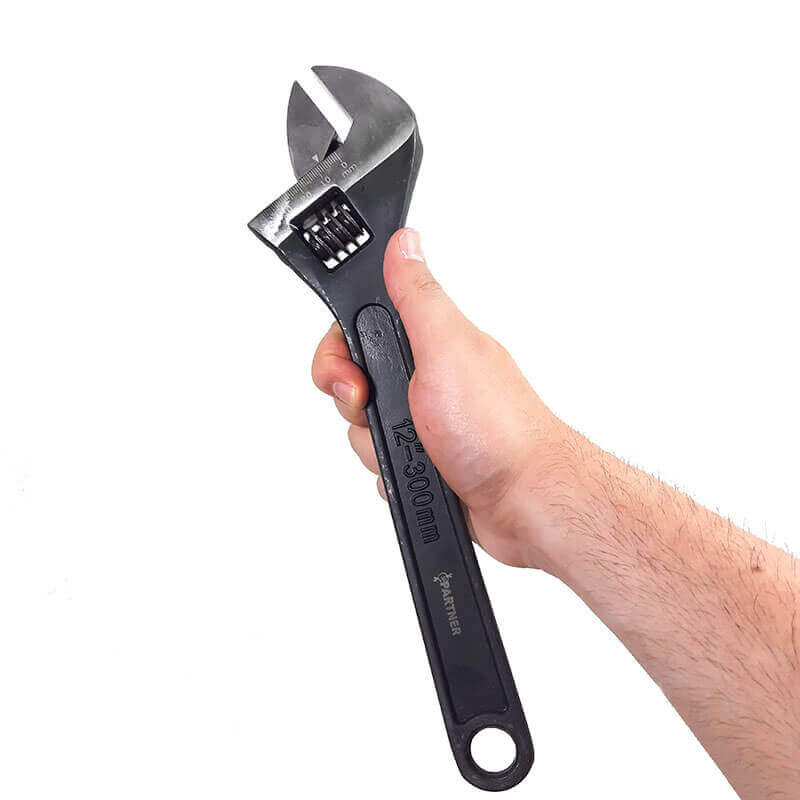

- آچار فرانسه
-
- دریل و مته
مراحل نصب جک پنوماتیک
مرحله 1: انتخاب محل نصب
قبل از هر چیز، باید محل مناسبی برای نصب جک پنوماتیک انتخاب کنید. این محل باید به گونه‌ای باشد که جک بتواند به راحتی حرکت کند و همچنین به منبع هوای فشرده دسترسی داشته باشد.
مرحله 2: آماده‌سازی جک
پس از انتخاب محل، جک پنوماتیک را از بسته‌بندی خارج کرده و بررسی کنید که هیچ گونه آسیب یا نقصی نداشته باشد. همچنین، مطمئن شوید که تمامی قطعات و اتصالات موجود هستند.
مرحله 3: نصب جک
در این مرحله، جک را در محل انتخاب شده قرار دهید. با استفاده از دریل و مته، سوراخ‌هایی در محل نصب ایجاد کنید و سپس جک را با استفاده از پیچ و مهره به محل نصب متصل کنید.
مرحله 4: نصب اتصالات
پس از نصب جک، اتصالات پنوماتیک را با نوار تفلون پوشش دهید و به پورت های ورود و خروج جک متصل نمایید. در نهایت اتصالات را با آچتر فرانسه محکم کنید.
مرحله 5: اتصال شیلنگ‌ها
یک طرف شیلنگ پنوماتیک را به اتصالات وصل کنید و طرف دیگر را به شیرهای کنترل جهت مثل: شیر برقی پنوماتیک یا شیر دستی پنوماتیک. در نهایت شیرهای کنترلی را به کمپرسور متصل نمایید.
مرحله 5: تست سیستم
پس از اتمام نصب، سیستم را تست کنید. منبع هوای فشرده را روشن کنید و بررسی کنید که جک به درستی کار می‌کند. در این مرحله، به دنبال نشتی در اتصالات باشید و در صورت نیاز، اتصالات را سفت‌تر کنید.
مراحل اشاره شده در بالا یک حالت کلی برای نصب انواع جک پنوماتیک می‌باشد. اما اگر بخواهیم هر یک از مدل‌های مختلف را بهصورت تخصصی بررسی کنیم باید ادامه مقاله را مطالعه کنیدو
آموزش نصب جک پنوماتیک چهارمیل
جک پنوماتیک چهارمیل به دلیل طراحی خاص خود، در بسیاری از صنایع مورد استفاده قرار می‌گیرند. در واقع برای این مدل به دلیل گستردگی در کارخانجات، قطعات کمکی زیادی برای نصب وجود دارد که از جمله آن‌ها پایه لولایی یا نبشی می‌باشند. در ادامه به تفاوت این دو مدل می‌پردازیم:
- پایه لولایی: در صورت نیاز به زاویه گرفتن جک در حالت باز شدن، میتوانید از این قطعه برای نصب کمک بگیرید:
نصب با لولای پنوماتیک
- نبشی: این قطعه در مواقعی استفاده می‌شود که شما نیاز دارد جک به صورت کاملا ثابت باشد و فقط حرکت افقی یا عمودی انجام دهد.
آموزش نصب جک پنوماتیک قلمی
جک پنوماتیک قلمی به دلیل ابعاد کوچک و وزن سبک، برای کاربردهای خاصی مناسب هستند. نصب این نوع جک نیز نیاز به دقت و توجه به جزئیات دارد. در واقع میتوانید این جک را به وسیله‌ی مهره‌‌ی انتهایی کاملا در قسمت دلخواه خود فیکس کنید.
آموزش نصب جک پنوماتیک کامپکت
جک پنوماتیک کامپکت به دلیل طراحی فشرده خود، در فضاهای محدود قابل استفاده هستند. مراحل نصب این نوع جک نیز با طی کردن مراحل بالا و سوراخ کاری بر سطح مورد نظر، با کمک پیچ‌های آلن انجام دهید.
آموزش نصب جک پنوماتیک پروفیلی یا DNC
جک‌های پروفیلی یا DNC به دلیل طراحی خاص خود، برای کاربردهای صنعتی سنگین مناسب هستند. نصب این نوع جک نیاز به دقت بیشتری دارد و باید با توجه به مشخصات فنی آن انجام شود.
نگهداری از جک پنوماتیک
نگهداری صحیح از جک پنوماتیک می‌تواند عمر مفید آن را افزایش دهد. از جمله نکات مهم در نگهداری جک پنوماتیک می‌توان به موارد زیر اشاره کرد:
-
بررسی دوره‌ای اتصالات: اطمینان حاصل کنید که تمامی اتصالات محکم و بدون نشتی هستند.
-
تمیز کردن جک: از تجمع گرد و غبار و آلودگی‌ها جلوگیری کنید.
-
تست عملکرد: به طور منظم عملکرد جک را تست کنید تا از کارایی آن اطمینان حاصل شود.
نتیجه‌گیری
نصب جک پنوماتیک یک فرآیند ساده اما نیازمند دقت و توجه به جزئیات است. با دنبال کردن مراحل ذکر شده و استفاده از ابزار مناسب، میتوانید به راحتی جک پنوماتیک را نصب کنید و از عملکرد بهینه آن بهره‌مند شوید. همچنین، نگهداری منظم از جک پنوماتیک می‌تواند به افزایش عمر مفید آن کمک کند. امیدواریم این مقاله به شما در آموزش نصب جک پنوماتیک کمک کرده باشد.
نکات مهم در انتخاب جک پنوماتیک مناسب
انتخاب جک پنوماتیک مناسب برای کاربرد خاص شما بسیار مهم است. در این بخش، به چند نکته کلیدی در انتخاب جک پنوماتیک خواهیم پرداخت:
-
بار قابل تحمل: هر جک پنوماتیک دارای حداکثر بار قابل تحمل است. قبل از خرید، حتماً بار مورد نیاز خود را محاسبه کنید و جکی را انتخاب کنید که بتواند این بار را به راحتی تحمل کند.
-
سرعت عمل: سرعت جک پنوماتیک نیز یکی از عوامل مهم در انتخاب آن است. بسته به نوع کاربرد، ممکن است نیاز به جکی با سرعت بالا یا پایین داشته باشید.
-
طول کورس: طول کورس جک پنوماتیک به میزان حرکتی که جک می‌تواند انجام دهد اشاره دارد. این ویژگی باید با نیازهای عملیاتی شما همخوانی داشته باشد.
-
نوع نصب: برخی از جک‌ها نیاز به نصب خاصی دارند. اطمینان حاصل کنید که جکی که انتخاب می‌کنید، با نوع نصب مورد نیاز شما سازگار باشد.
-
محیط کار: محیطی که جک در آن استفاده می‌شود نیز بسیار مهم است. اگر جک در محیط‌های مرطوب یا دارای آلودگی کار می‌کند، باید از جک‌های مقاوم در برابر این شرایط استفاده کنید.
مشکلات رایج در نصب جک پنوماتیک و راه‌حل‌ها
در حین نصب جک پنوماتیک، ممکن است با مشکلاتی مواجه شوید. در اینجا به برخی از مشکلات رایج و راه‌حل‌های آن‌ها اشاره می‌کنیم:
-
نشتی هوا: یکی از مشکلات رایج در سیستم‌های پنوماتیک، نشتی هوا است. برای رفع این مشکل، باید اتصالات را دوباره بررسی کرده و در صورت نیاز، آن‌ها را سفت کنید.
-
حرکت نادرست جک: اگر جک به درستی حرکت نمی‌کند، ممکن است به دلیل فشار ناکافی هوا باشد. اطمینان حاصل کنید که منبع هوای فشرده به درستی کار می‌کند و فشار لازم را تأمین می‌کند.
-
صداهای غیرعادی: اگر جک صداهای غیرعادی تولید می‌کند، ممکن است به دلیل وجود گرد و غبار یا آلودگی در داخل جک باشد. در این صورت، جک را تمیز کرده و از روغن‌کاری مناسب استفاده کنید.
-
عدم عملکرد صحیح: اگر جک به درستی عمل نمی‌کند، ممکن است به دلیل خرابی داخلی یا آسیب به قطعات باشد. در این صورت، بهتر است جک را بررسی کرده و در صورت نیاز، قطعات آسیب‌دیده را تعویض کنید.
منابع و مراجع
برای کسب اطلاعات بیشتر در مورد جک‌های پنوماتیک و نصب آن‌ها، میتوانید به منابع زیر مراجعه کنید:
-
کتاب‌های تخصصی در زمینه اتوماسیون صنعتی
-
وب‌سایت‌های معتبر در زمینه تجهیزات پنوماتیک
-
دوره‌های آموزشی آنلاین در زمینه نصب و نگهداری جک‌های پنوماتیک
با رعایت نکات ذکر شده و استفاده از منابع معتبر، میتوانید به دانش و مهارت‌های لازم برای کار با جک‌های پنوماتیک دست یابید و از آن‌ها به بهترین نحو استفاده کنید.
