طرز کار جک پنوماتیک: مقدمه

جک پنوماتیک یکی از ابزارهای مهم در صنعت و مهندسی است که برای تبدیل انرژی فشرده هوا به حرکت مکانیکی استفاده می‌شود. این دستگاه‌ها به دلیل سادگی، کارایی و قابلیت کنترل بالا، در بسیاری از کاربردها مورد استفاده قرار می‌گیرند. در این مقاله، به بررسی طرز کار جک پنوماتیک و نحوه عملکرد آن خواهیم پرداخت.

طرز کار جک پنوماتیک

طرز کار جک پنوماتیک به طور کلی بر اساس اصول فیزیکی و مکانیکی استوار است. این جک‌ها با استفاده از فشار هوای فشرده، حرکت خطی ایجاد می‌کنند. در واقع، هنگامی که هوای فشرده به داخل سیلندر جک وارد می‌شود، فشار هوا باعث حرکت پیستون درون سیلندر می‌شود. این حرکت می‌تواند به صورت یک طرفه یا دو طرفه باشد که در ادامه به توضیح هر یک خواهیم پرداخت. ابتدا باید اجزای داخلی جک را بشناسید:

اجزای تشکیل دهنده‌ی جک پنوماتیک:

برای درک بهتر از طرز کار جک پنوماتیک بهتر است ابتدا با اجزای اصلی و داخلی آن آشنا شوید:

• سیلندر: اصلی ترین قطعه برای یک جک که محفظه اصلی و محل بالا و پایین رفتن باد است.
• پیستون: قطعه ای دایره ای شکل که فشار باد پشت آن جمع می شود و نیرو را ایجاد می کند.
• شفت: بر روی پیستون سوار می شود و وظیفه ی انتقال نیرو را دارد. در جک پنوماتیک کامپکت می تواند به صورت نری (male) یا مادگی (female) باشد.


  لوازم داخلی جک پنوماتیک HPC

• کفشک: در جک پنوماتیک چهارمیل وجود دارد و به دو قطعه ی مربعی شکل گفته می شود که وظیفه ی نگهداری سیلندر، پیستون و شفت را دارد.
• مهره ی انتهایی: در جک پنوماتیک قلمی وجود دارد که وظیفه ی نگهداری کل سیلندر را بر روی محل مورد نظر بر عهده دارد.
• مجموعه‌ی سیل کیت: تشکیل شده از اورینگ‌ها، پکینگ، گردگیر و … را دارد. در عکس زیر می‌توانید تمام این قطعات را مشاههده کنید

اجزای داخلی جک پنوماتیک HPC

جک پنوماتیک یک طرفه

جک پنوماتیک یک طرفه به گونه‌ای طراحی شده است که تنها در یک نیرو اعمال می‌کند. در این نوع جک، هوای فشرده تنها از یک سمت به داخل سیلندر وارد می‌شود و پس از حرکت پیستون، هوا از سمت دیگر خارج می‌شود. این نوع جک‌ها معمولاً در سیستم هایی استفاده می‌شود که یکی از حالت های باز شدن یا بسته شدن جک به وسیله ی نیروی بیرونی اعمال می‌شود، مانند بالابرها و دستگاه‌های اتوماتیک خودرو، استفاده می‌شوند.

در حالت دیگر استفاده از فنرها درون جک برای کمک به باز یا بسته شدن پیستون است، مانند تصویر زیر:

جک پنوماتیک دو طرفه

برخلاف جک یک طرفه، جک پنوماتیک دو طرفه قادر است در هر دو جهت نیرو اعمال کند. در این نوع جک، هوای فشرده به دو سمت سیلندر وارد می‌شود و با تغییر جهت جریان هوا، پیستون به جلو و عقب حرکت می‌کند. این نوع جک‌ها معمولاً در کاربردهایی که نیاز به کنترل دقیق حرکت دارند، مانند ماشین‌آلات صنعتی و سیستم‌های اتوماسیون، مورد استفاده قرار می‌گیرند.

توضیحات عکس بالا:

• موقعیت اول: باد با سرعت و فشار زیاد به داخل جک اعمال می شود و پیستون را به سمت جلو حرکت می‌دهد.
• موقعیت دوم: باد از پورت جلویی خارج می‌شود و جک باز شده است.
• موقعیت سوم: دقیقا برعکس حالت اول اتفاق می‌افتد. مسیر ورود باد به کمک شیر برقی پنوماتیک تغییر کرده و به سمت جلوی جک رفته است.
• موقعیت چهارم: باد کاملا از قسمت عقبی جک بیرون رفته و جک بسته شده است

نحوه فرمان دادن به جک پنوماتیک

برای کنترل حرکت جک پنوماتیک، از سیستم‌های فرمان‌دهی مختلفی استفاده می‌شود. این فرمان به کمک شیر برقی پنوماتیک یا شیر دستی پنوماتیک به سمت جک ارسال می‌شود. همچنین در صورت استفاده از شیر های برقی میتوان از میکروسوئیچ ها یا سنسور جک پنوماتیک برای کنترل حرکت دقیق تر استفاده کرد.

در ادامه چند انیمیشن کاربردی برای درک بهتر طرز کار جک پنوماتیک قرار داده شده است:

فرمان دستی به جک پنوماتیک

تجمع باد در پشت پیستون

کنترل سرعت حرکت جک پنوماتیک

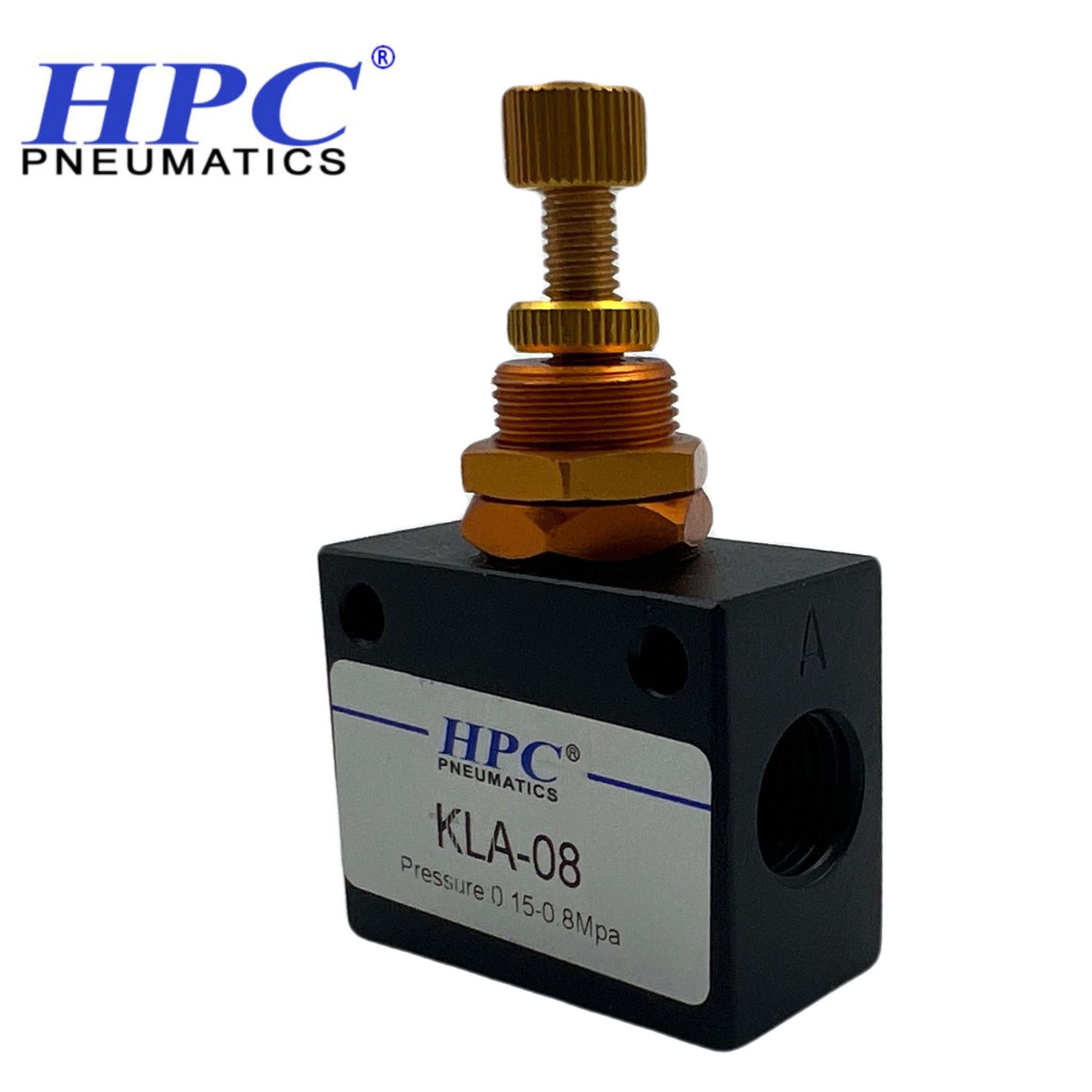

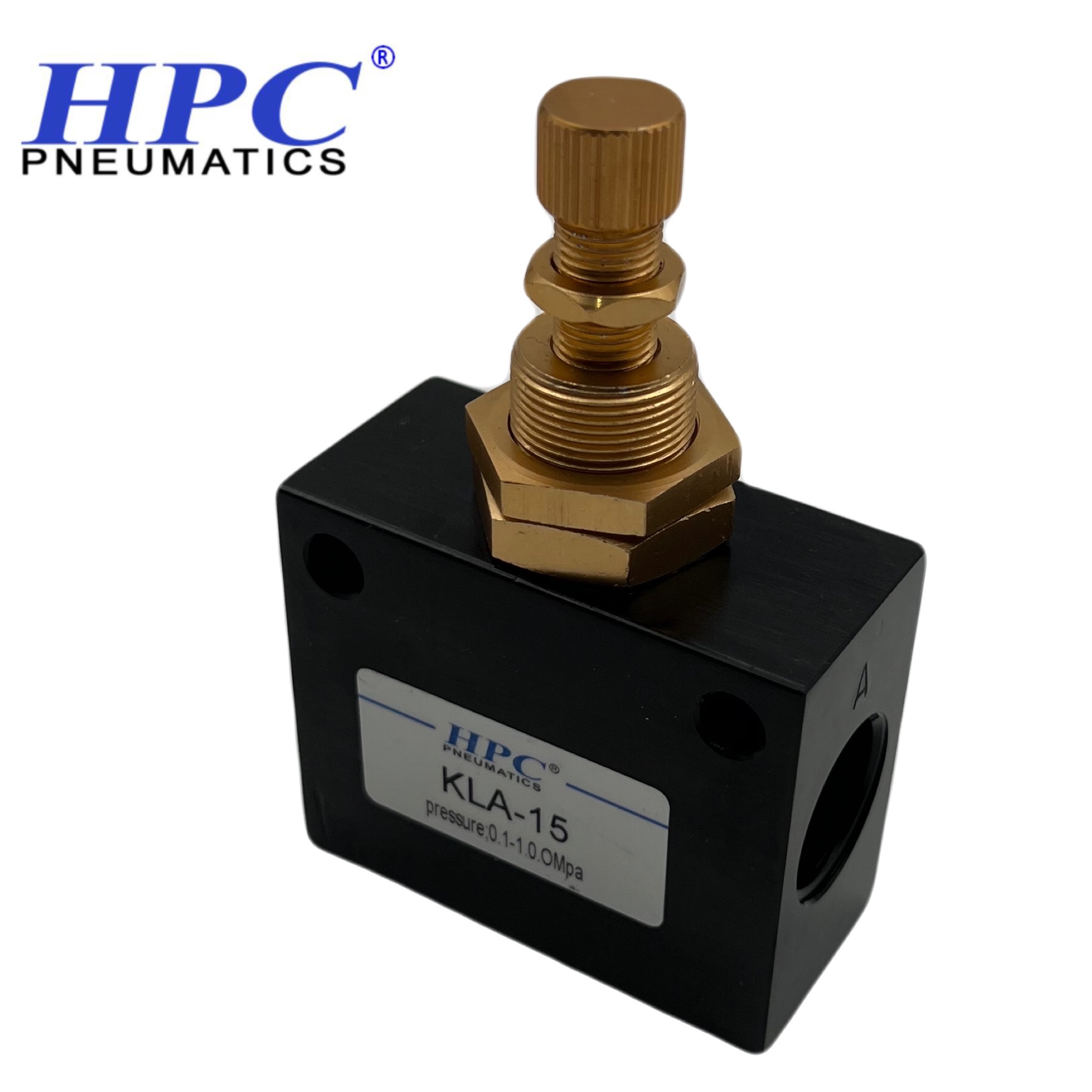

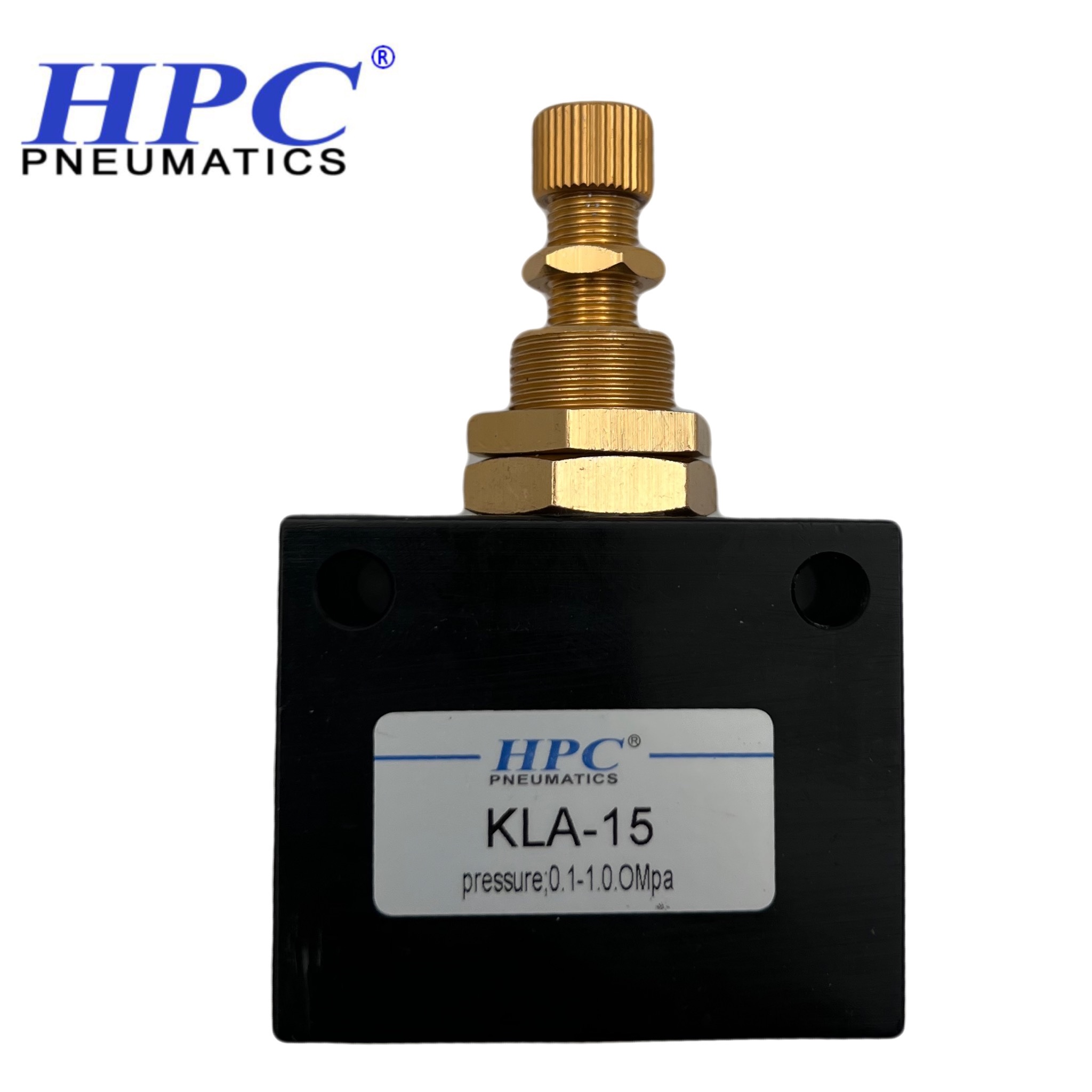

کنترل سرعت حرکت جک پنوماتیک یکی از جنبه‌های مهم در طراحی و استفاده از این دستگاه‌ها است. برای کنترل سرعت، می‌توان از شیرهای تنظیم جریان یا فلوکنترل پنوماتیک استفاده کرد. با تنظیم این شیرها، می‌توان سرعت حرکت پیستون را کاهش یا افزایش داد. این قابلیت به ویژه در کاربردهایی که نیاز به دقت بالا دارند، بسیار حائز اهمیت است.

کنترل قدرت جک پنوماتیک

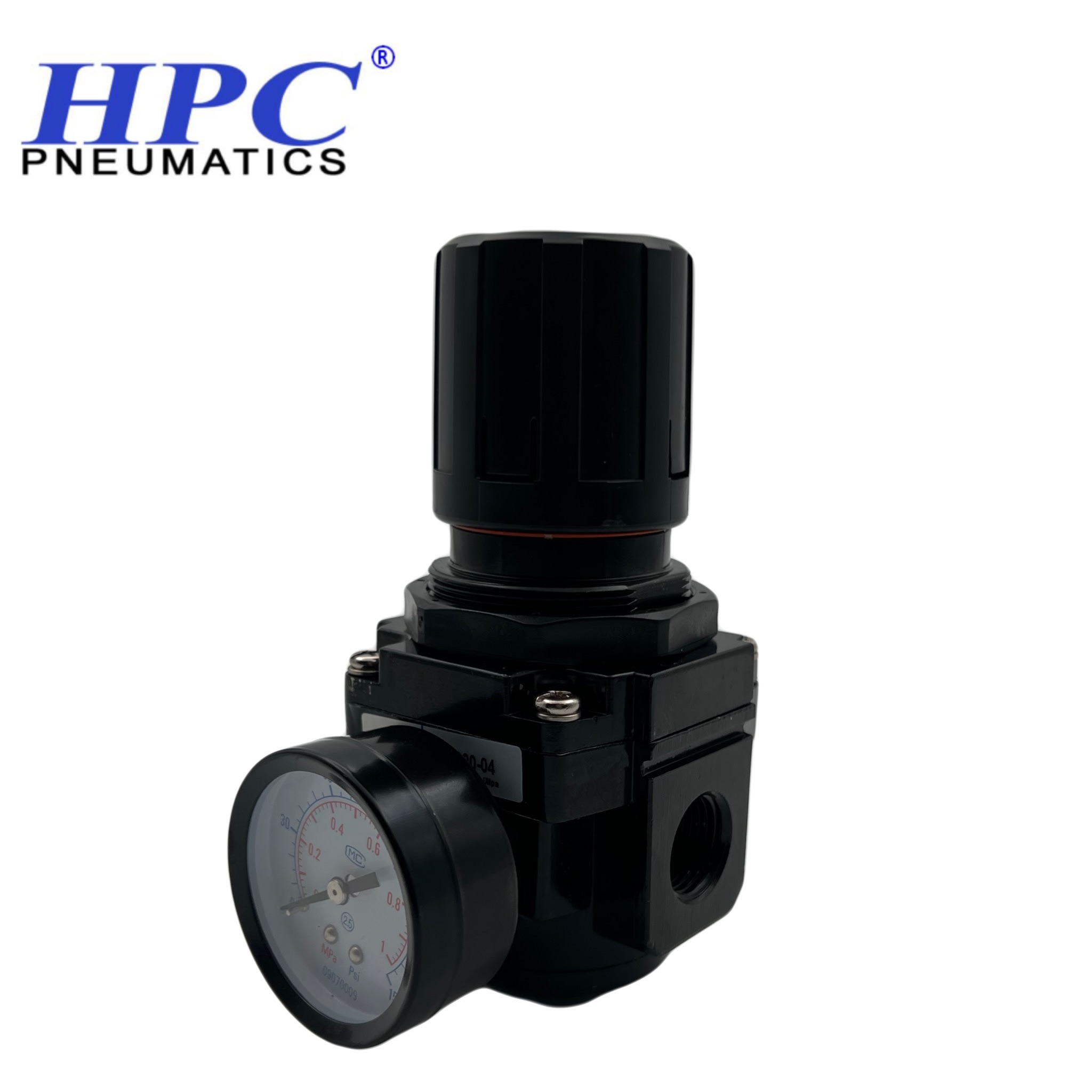

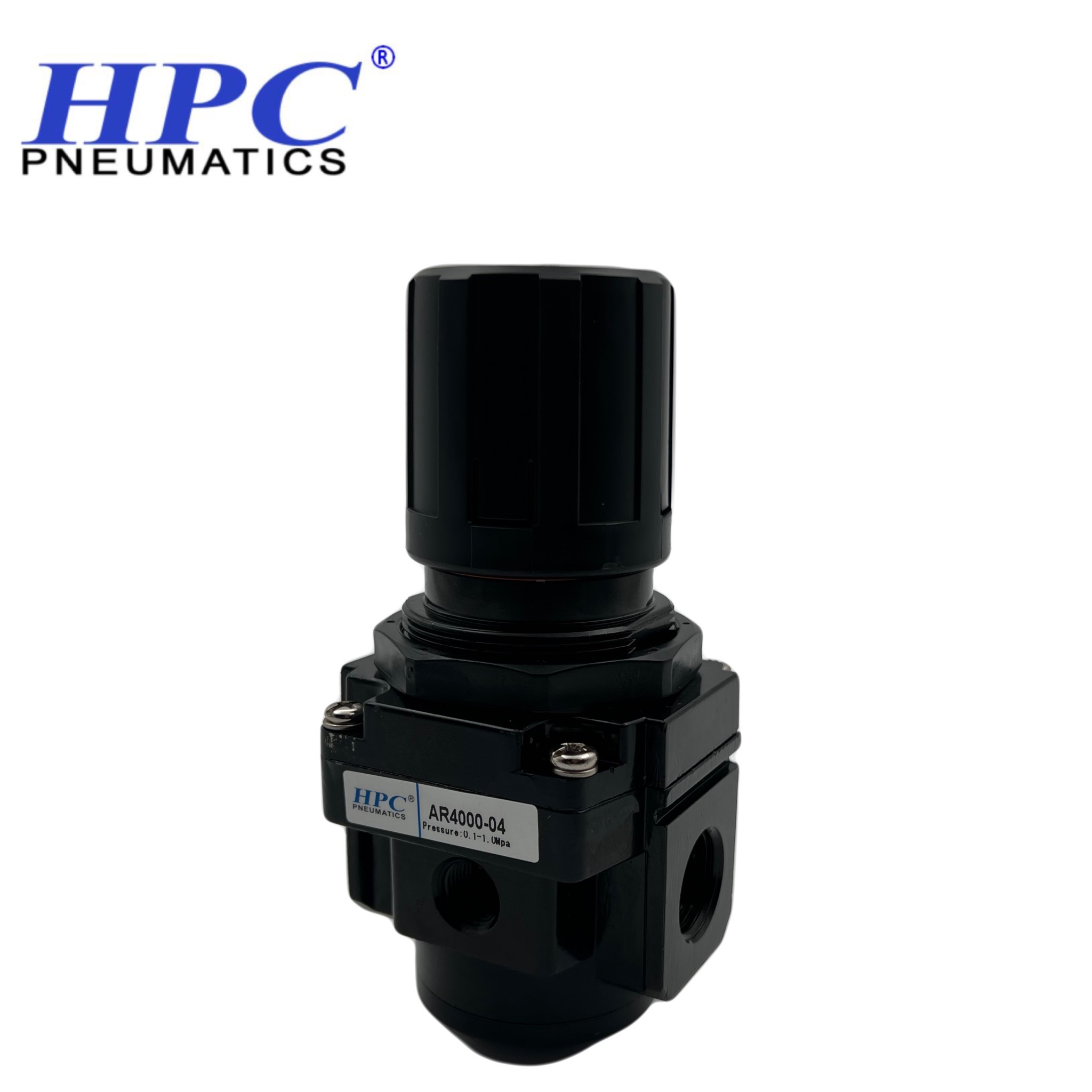

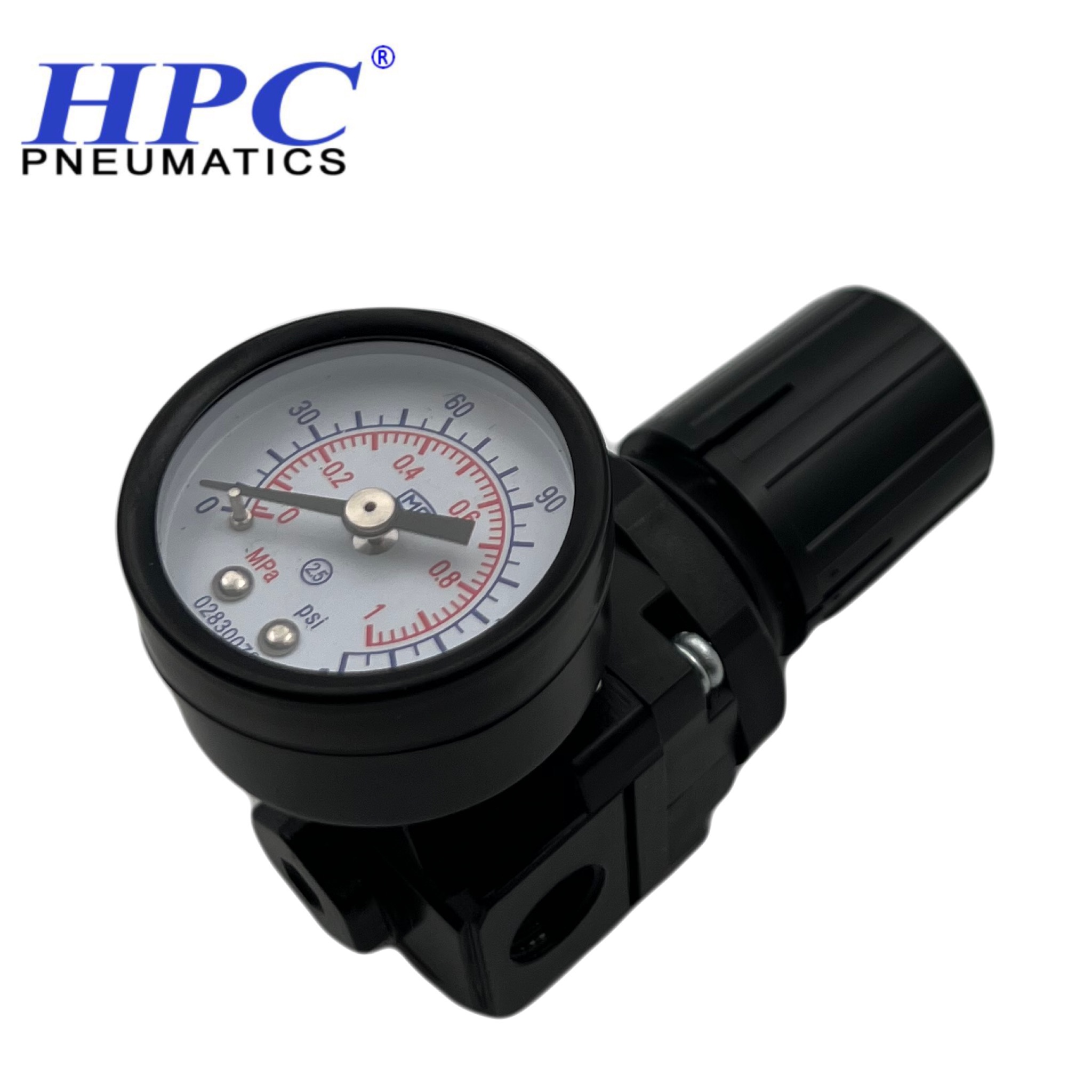

قدرت جک پنوماتیک به فشار هوای ورودی و اندازه سیلندر بستگی دارد. با افزایش فشار هوا، قدرت جک نیز افزایش می‌یابد. به همین دلیل، برای انتخاب جک مناسب برای یک کاربرد خاص، باید به نیازهای قدرت و فشار توجه کرد. همچنین، با استفاده از رگلاتور پنوماتیک می‌توانید فشار باد را افزایش یا کاهش دهید که در نهایت قدرت جک نیز کاهش می‌یابد.

ترمزگیری در جک پنوماتیک

ترمزگیری در جک پنوماتیک یکی از نکات مهم در ایمنی و کنترل حرکت است. برای جلوگیری از حرکت ناخواسته جک، می‌توان از سیستم‌های ترمز استفاده کرد. این سیستم‌ها بر روی برخی از جک ها تعبیه شده است. برند HPC دارای 2 پیچ ترمز در ابتدا و انتها است که نحوه طرز کار آن در انیمیشن پایین قابل مشاهده است:

تنظیم پیچ ترمز

نتیجه‌گیری

طرز کار جک پنوماتیک به عنوان یک ابزار کلیدی در صنعت، نیازمند درک عمیق از اصول فیزیکی و مکانیکی است. با توجه به انواع مختلف جک‌ها، نحوه فرمان‌دهی، کنترل سرعت و قدرت، و همچنین سیستم‌های ترمز، می‌توان از این دستگاه‌ها به بهترین نحو استفاده کرد. آشنایی با این مفاهیم به مهندسان و تکنسین‌ها کمک می‌کند تا بتوانند از جک‌های پنوماتیک در پروژه‌های خود بهره‌برداری کنند و عملکرد بهینه‌ای را به دست آورند.

کاربردهای جک پنوماتیک در صنعت

جک‌های پنوماتیک در صنایع مختلف به عنوان ابزاری کارآمد و قابل اعتماد شناخته می‌شوند. از خطوط تولید گرفته تا سیستم‌های اتوماسیون، این جک‌ها نقش مهمی در بهبود کارایی و کاهش زمان تولید ایفا می‌کنند. در ادامه به برخی از کاربردهای متداول جک پنوماتیک در صنعت اشاره خواهیم کرد.

1. صنایع خودروسازی

در صنعت خودروسازی، جک‌های پنوماتیک به طور گسترده‌ای برای مونتاژ و تولید قطعات خودرو استفاده می‌شوند. این جک‌ها به دلیل سرعت و دقت بالا، می‌توانند در فرآیندهای پیچیده مانند نصب شیشه، درب‌ها و سایر اجزای خودرو به کار گرفته شوند.

2. صنایع بسته‌بندی

جک‌های پنوماتیک در صنایع بسته‌بندی نیز کاربرد فراوانی دارند. این جک‌ها به عنوان بخشی از ماشین‌آلات بسته‌بندی، برای باز و بسته کردن بسته‌ها، قرار دادن محصولات در جعبه‌ها و همچنین کنترل خطوط تولید استفاده می‌شوند.

3. صنایع غذایی

در صنایع غذایی، جک‌های پنوماتیک به دلیل قابلیت‌های بهداشتی و عدم نیاز به روغن‌کاری، بسیار مورد توجه قرار گرفته‌اند. این جک‌ها در ماشین‌آلاتی که برای پر کردن، بسته‌بندی و حمل و نقل مواد غذایی استفاده می‌شوند، به کار می‌روند.

4. صنایع دارویی

در صنعت داروسازی، جک‌های پنوماتیک به دلیل دقت و قابلیت کنترل بالا، در فرآیندهای تولید و بسته‌بندی داروها استفاده می‌شوند. این جک‌ها به حفظ استانداردهای بهداشتی و ایمنی کمک می‌کنند.

مزایای استفاده از جک پنوماتیک

استفاده از جک‌های پنوماتیک دارای مزایای زیادی است که می‌تواند به بهبود عملکرد و کارایی سیستم‌های صنعتی کمک کند. برخی از این مزایا عبارتند از:

1. سادگی در طراحی و نصب

جک‌های پنوماتیک به دلیل طراحی ساده و نیاز به فضای کم، به راحتی قابل نصب و راه‌اندازی هستند. این ویژگی به کاهش زمان و هزینه‌های نصب کمک می‌کند.

2. هزینه‌های نگهداری پایین

جک‌های پنوماتیک معمولاً نیاز به نگهداری کمتری دارند و به دلیل عدم استفاده از قطعات متحرک پیچیده، هزینه‌های تعمیر و نگهداری آن‌ها نیز پایین است.

3. قابلیت کنترل دقیق

این جک‌ها به دلیل امکان کنترل فشار و سرعت، می‌توانند حرکات دقیقی را انجام دهند که در بسیاری از کاربردها ضروری است.

4. ایمنی بالا

جک‌های پنوماتیک به دلیل عدم وجود خطرات ناشی از برق، به عنوان گزینه‌ای ایمن در محیط‌های صنعتی شناخته می‌شوند.

آینده جک های پنوماتیک

چالش‌ها و محدودیت‌ها

با وجود مزایای فراوان، استفاده از جک‌های پنوماتیک نیز با چالش‌هایی همراه است. برخی از این چالش‌ها شامل نیاز به تأمین هوای فشرده، محدودیت در قدرت نسبت به جک‌های هیدرولیک و حساسیت به دما و رطوبت محیط می‌باشد.

آینده جک‌های پنوماتیک

با پیشرفت تکنولوژی و نیاز به بهینه‌سازی فرآیندهای صنعتی، انتظار می‌رود که جک‌های پنوماتیک نیز بهبود یابند. استفاده از سنسورها و سیستم‌های هوشمند برای کنترل دقیق‌تر و بهینه‌سازی مصرف انرژی، می‌تواند به افزایش کارایی این دستگاه‌ها کمک کند.

در نهایت، جک‌های پنوماتیک به عنوان یکی از اجزای کلیدی در صنعت، همچنان نقش مهمی در بهبود فرآیندها و افزایش بهره‌وری ایفا خواهند کرد. آشنایی با تکنولوژی‌های جدید و روندهای نوین در این حوزه، به مهندسان و متخصصان کمک می‌کند تا از این ابزارها به بهترین نحو استفاده کنند و به بهبود عملکرد سیستم‌های صنعتی خود بپردازند.
