شیر برقی پنوماتیک 3/2 چیست؟

شیر برقی پنوماتیک 3/2 یکی از انواع شیر برقی پنوماتیک است که به‌طور گسترده‌ای در صنایع مختلف مورد استفاده قرار می‌گیرد. شیرهای 3/2 به‌ عنوان کنترل‌کننده جریان هوا در سیستم‌های پنوماتیک عمل می‌کنند و نقش مهمی در بهینه‌سازی عملکرد ماشین‌آلات و تجهیزات دارند. در این مقاله به بررسی مفهوم، طرز کار، کاربردها و مزایای شیر برقی پنوماتیک 3/2 خواهیم پرداخت.

مفهوم شیر برقی پنوماتیک 3/2

به‌طور کلی به معنای یک شیر با سه پورت و دو حالت عملکرد است. این شیرها معمولاً در سیستم‌های پنوماتیک برای کنترل جهت جریان هوا و همچنین برای فعال و غیرفعال کردن عملگرهایی مانند جک پنوماتیک یکطرفه یا فنر برگشت و موتورها استفاده می‌شوند.

پورت‌های این شیر عبارتند از:

1. 1. ورودی: این پورت مخصوص ورود باد کمپرسور به شیر می‌باشد.
   2. مصرف کننده: باد ورودی از این پورت به سمت جک یا از جک به سمت شیر برقی پنوماتیک 3/2 هدایت می‌شود.
   3. اگزوز: باد اضافی مانده در پشت یا جلوی پیستون از این پورت به هوای آزاد تخلیه می‌گردد.

اجزای شیر پنوماتیک برقی 3/2

شیر برقی پنوماتیک 3/2 از چندین جزء اصلی تشکیل شده است:

1. بدنه شیر: این قسمت ساختار اصلی شیر را تشکیل می‌دهد و معمولاً از مواد مقاوم در برابر فشار و خوردگی ساخته می‌شود.

2. اسپول: این جزء وظیفه کنترل جریان هوا را بر عهده دارد و با حرکت خود می‌تواند جریان را به یکی از دو خروجی هدایت کند.

3. بوبین: این قسمت به‌عنوان نیروی محرکه شیر عمل می‌کند و معمولاً از یک سیم‌پیچ الکتریکی تشکیل شده است که با دریافت ولتاژ الکتریکی فعال می‌شود.

4. پورت‌ها: شیر برقی پنوماتیک 3/2 دارای سه پورت است که شامل ورودی اصلی و دو خروجی می‌باشد.

اجزای شیر برقی پنوماتیک HPC

طرز کار شیر 3/2 برقی پنوماتیک

طرز کار شیر برقی پنوماتیک 3/2 در 3 مرحله قابل تعریف است:

1. برق به بوبین اعمال نشده‌است: در این حالت هیچ اتفاقی برای باد ورودی نمیافتد و مسیر بسته است
2. به بوبین برق اعمال می‌شود: اسپول اصلی از موضع ابتدایی خود جابه‌جا می‌شود و مسیر باد را به سمت پورت خروجی (مصرف کننده) تغییر می‌دهد. در این حالت جک پنوماتیک چهارمیل یا عملگرهای دیگر باز می‌شوند.
3. برق از بوبین قطع می‌شود: مانند حالت اول مسیر ورود باد مسدود می‌شود. همچنین با برگشت اسپول اصلی به مکان اول خود، پورت مصرف کننده به پورت اگزوز متصل و هوای پشت یا جلو پیستون تخلیه می‌گردد. در این حالت جک پنوماتیک پروفیلی یا دیگر مدل عملگرها نیز به مکان اولیه خود باز میگردند.

مراحل کارکرد شیر برقی پنوماتیک 3/2

1. فعال شدن شیر: با ارسال ولتاژ الکتریکی به محرک، شیر فعال می‌شود.

2. حرکت اسپول: اسپول اصلی به سمت پورت مصرف کننده حرکت می‌کند و جریان هوا را به آن خروجی هدایت می‌کند.

3. عملکرد عملگر: با هدایت جریان هوا به عملگر (جک پنوماتیک)، عملگر شروع به کار می‌کند و وظیفه خود را انجام می‌دهد.

4. غیرفعال شدن شیر: با قطع برق، شیر به حالت غیر فعال بازمی‌گردد و جریان هوا مسدود می‌شود.

کاربردهای شیر برقی پنوماتیک 3/2

شیر برقی پنوماتیک 3/2 در صنایع مختلف کاربردهای فراوانی دارد. برخی از این کاربردها عبارتند از:

1. 1. کنترل جک‌های پنوماتیک: این شیرها به‌طور معمول برای کنترل حرکت جک‌های پنوماتیک در ماشین‌آلات صنعتی استفاده می‌شوند.

   2. سیستم‌های اتوماسیون: در سیستم‌های اتوماسیون صنعتی، شیر برقی پنوماتیک 3/2 برای کنترل جریان هوا و فعال کردن عملگرها به کار می‌رود.

   3. ماشین‌آلات بسته‌بندی: در صنایع بسته‌بندی، این شیرها برای کنترل حرکت و عملکرد دستگاه‌های بسته‌بندی استفاده می‌شوند.

   4. سیستم‌های تهویه: در سیستم‌های تهویه مطبوع، شیر برقی پنوماتیک 3/2 برای کنترل جریان هوا و دما به کار می‌رود.

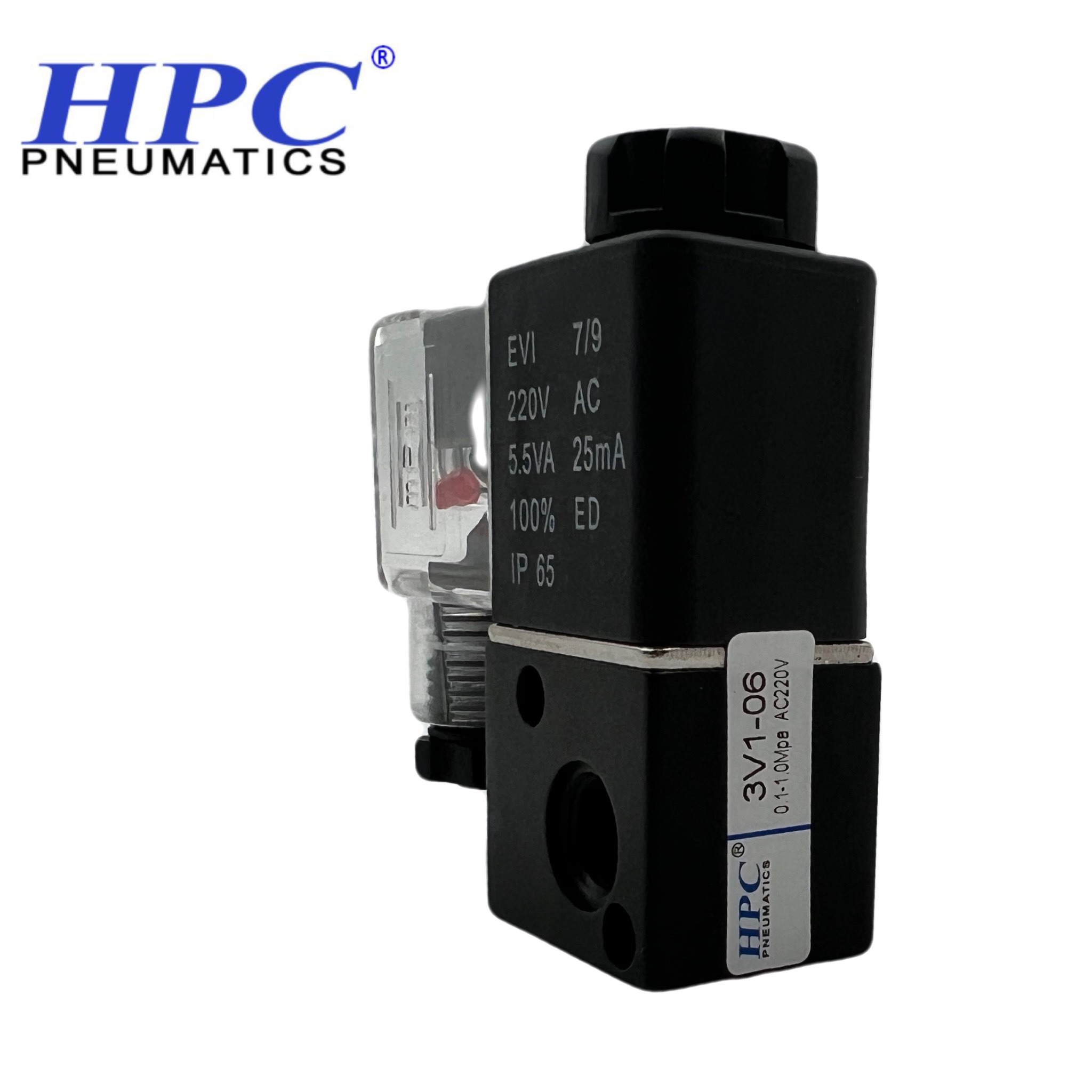

معرفی شیر برقی پنوماتیک 3/2 HPC

برند HPC یکی از پیشروترین در زمینه تولید شیرهای پنوماتیک با فرمان 3/2 می‌باشد که مزیت های زیادی را به نسبت دیگر برندها شامل می‌شود.

از مزیت‌های شیر پنوماتیک 3/2 HPC می‌توان به:

1. 1. 1. کنترل دقیق‌تر: این شیرها امکان کنترل دقیق‌تر جریان هوا و عملکرد جک ها را به علت دارا بودن دو مکانیزم ساچمه-فنر و سوپاپ پیلوت فراهم می‌کنند.

      2. سرعت بالاتر: شیر برقی پنوماتیک 3/2 HPC به‌سرعت فعال و غیرفعال می‌شود (تا 5 بار در ثانیه)، که این امر موجب افزایش کارایی سیستم‌های پنوماتیک می‌شود.

      3. سازگاری با سیستم‌های مختلف: این شیرها به‌راحتی با انواع سیستم‌های پنوماتیک و اتوماسیون سازگار می‌شوند.

      4. قیمت مناسب: شیر برقی پنوماتیک 3/2 HPC معمولاً قیمت مناسبی دارد و به‌راحتی در دسترس است.

      5. گارانتی 8 ماهه: این قطعه دارای 8 ماه گارانتی و خدمات پس از فروش با پشتیبانی شرکت الکتروهوانیرو می‌باشد.

نتیجه‌گیری

شیر برقی پنوماتیک 3/2 یکی از اجزای اساسی در سیستم‌های پنوماتیک است که با کنترل جریان هوا و فعال کردن عملگرها، نقش مهمی در بهینه‌سازی عملکرد ماشین‌آلات و تجهیزات ایفا می‌کند. با توجه به کاربردهای گسترده و مزایای فراوان این شیرها، می‌توان گفت که آن‌ها جزء ضروری هر سیستم پنوماتیک محسوب می‌شوند. آشنایی با طرز کار و ویژگی‌های شیر برقی پنوماتیک 3/2 می‌تواند به مهندسان و تکنسین‌ها در طراحی و پیاده‌سازی سیستم‌های پنوماتیک کمک شایانی کند.

نکات مهم در خرید شیر برقی پنوماتیک 3/2

برای انتخاب شیر برقی پنوماتیک 3/2 مناسب، باید به چند نکته کلیدی توجه کرد:

1. 1. فشار کاری: بررسی فشار کاری سیستم پنوماتیک و انتخاب شیر برقی متناسب با آن از اهمیت بالایی برخوردار است. شیرها باید قادر به تحمل فشارهای مورد نیاز باشند.

   2. نوع سیگنال: شیرهای برقی پنوماتیک 3/2 ممکن است با سیگنال‌های مختلفی مانند DC یا AC کار کنند. انتخاب نوع مناسب بسته به نیاز سیستم ضروری است.

   3. اندازه و ابعاد: ابعاد شیر باید با سایر اجزای سیستم پنوماتیک هماهنگ باشد تا از مشکلات احتمالی در نصب و عملکرد جلوگیری شود.

   4. مقاومت در برابر شرایط محیطی: در صورتی که شیر در محیط‌های سخت یا خورنده نصب می‌شود، انتخاب موادی که مقاومت کافی در برابر این شرایط را داشته باشند، ضروری است.</li>

نگهداری و تعمیرات شیر برقی با فرمان 3/2 پنوماتیک

نگهداری صحیح از شیر برقی پنوماتیک 3/2 می‌تواند عمر مفید آن را افزایش دهد و از بروز مشکلات در سیستم جلوگیری کند. برخی از نکات مهم در این زمینه عبارتند از:

1. بازرسی دوره‌ای: انجام بازرسی‌های منظم برای شناسایی نشتی‌ها یا مشکلات عملکردی می‌تواند به پیشگیری از خرابی‌های جدی کمک کند.

2. تمیز کردن: تمیز نگه‌داشتن شیر و اطراف آن از گرد و غبار و آلودگی‌ها می‌تواند به بهبود عملکرد آن کمک کند.

3. تعویض قطعات فرسوده: در صورت مشاهده هرگونه فرسودگی یا آسیب در اجزای شیر، تعویض به‌موقع آن‌ها ضروری است تا از بروز مشکلات بیشتر جلوگیری شود.

آینده شیر برقی 3/2 پنوماتیک

با پیشرفت تکنولوژی و افزایش نیاز به اتوماسیون در صنایع مختلف، انتظار می‌رود که استفاده از شیر برقی پنوماتیک 3/2 نیز افزایش یابد. توسعه فناوری‌های جدید و بهبود عملکرد این شیرها می‌تواند به افزایش کارایی و کاهش هزینه‌ها در سیستم‌های پنوماتیک کمک کند. همچنین، با توجه به توجه روزافزون به مسائل زیست‌محیطی، ممکن است در آینده شاهد تولید شیرهای برقی با مصرف انرژی کمتر و سازگار با محیط زیست باشیم.

نتیجه‌گیری نهایی

شیر برقی پنوماتیک 3/2 به‌عنوان یک عنصر کلیدی در سیستم‌های پنوماتیک، نقش بسیار مهمی در بهینه‌سازی عملکرد ماشین‌آلات و تجهیزات ایفا می‌کند. با درک عمیق‌تری از عملکرد، کاربردها و مزایای این شیرها، مهندسان و تکنسین‌ها می‌توانند به‌طور مؤثرتری سیستم‌های پنوماتیک را طراحی و پیاده‌سازی کنند. در نهایت، انتخاب صحیح و نگهداری مناسب از شیر برقی پنوماتیک 3/2 می‌تواند به بهبود کارایی و کاهش هزینه‌های عملیاتی در صنایع مختلف منجر شود.
